Trong thiết kế mạch, cuộn cảm và máy biến thế là những thành phần từ tính có khả năng tùy biến cao. Không giống như các bộ phận tiêu chuẩn sẵn có, thiết kế của chúng phải tính đến nhiều thông số -- độ tự cảm, tần số hoạt động, định mức công suất, tản nhiệt, hạn chế về không gian và khả năng tương thích điện từ -- cũng như tính khả thi trong sản xuất để đáp ứng các yêu cầu cụ thể của khách hàng.

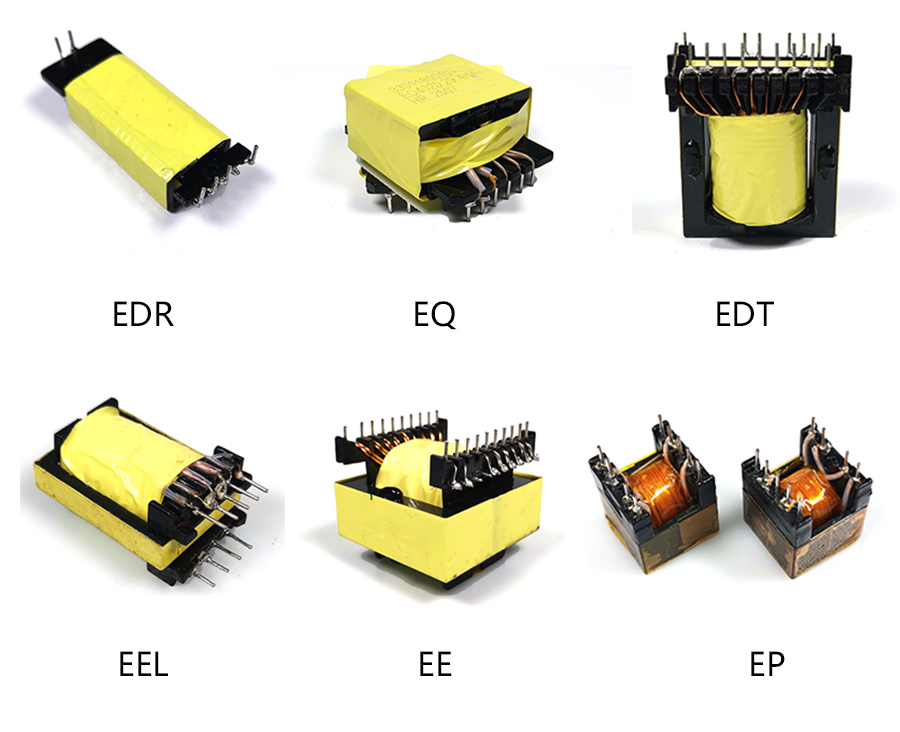

Lõi từ là trái tim của bất kỳ cuộn cảm hoặc máy biến áp nào. Vật liệu và hình dạng của nó quyết định trực tiếp đến hiệu suất của bộ phận. Dưới đây chúng tôi giới thiệu các tính năng chính và ứng dụng điển hình của các hình dạng lõi phổ biến nhất, dựa trên kinh nghiệm của chúng tôi tạiCông ty TNHH Điện tử Haoer Quảng Đôngvà Công ty TNHH Điện tử Pin'er Phật Sơn
1. Lõi điện tử
Các tính năng: Không gian dẫn rộng rãi, cuộn dây và kết nối dễ dàng; dải tần và điện áp rộng, công suất đầu ra cao, ổn định nhiệt tốt.
Ứng dụng: Bộ nguồn có công tắc điều khiển theo chương trình, bộ nguồn màn hình LCD, bộ biến tần UPS công suất cao, bộ nguồn máy tính, đèn tiết kiệm năng lượng.
2. Lõi phẳng E
Đặc điểm: Kích thước nhỏ gọn, phù hợp với tần số cao; khe hở không khí ở đầu cuộn dây để khớp nối chặt chẽ và tổn thất thấp. Tổn thất giảm khi nhiệt độ tăng, giúp ngăn ngừa quá nhiệt.
Ứng dụng: Máy biến áp và cuộn cảm chuyển đổi nguồn, bộ nguồn DVD, đèn flash của máy ảnh, thiết bị liên lạc và các thiết bị điện tử nhỏ khác.
3. Lõi EC
Các tính năng: Che chắn từ tính tốt, điện dung phân bố thấp, tổn thất truyền tải thấp, độ tự cảm cao, độ tự cảm rò rỉ thấp, từ trường đồng đều. Suốt chỉ có nhiều chốt để dễ dàng thiết kế máy biến áp nhiều đầu ra.
Ứng dụng: Máy biến áp băng thông rộng, cuộn cảm, máy biến áp cách ly, máy biến áp thích ứng -- được sử dụng rộng rãi trong các thiết bị đầu cuối chuyển mạch được điều khiển theo chương trình và thiết bị điện tử chính xác.
4. Lõi EQ
Các tính năng: Ngoài ra còn có khả năng che chắn tuyệt vời, điện dung phân bố thấp, độ tự cảm cao và trường đồng nhất, phù hợp với thiết kế nhiều đầu ra.
Ứng dụng: Máy biến áp băng thông rộng, cuộn cảm, máy biến áp cách ly, máy biến áp cấp nguồn chuyển mạch, chấn lưu điện tử.
5. Lõi ER
Tính năng: Vị trí khớp nối được tối ưu hóa; chân tròn ở giữa giúp cuộn dây dễ dàng và cung cấp nhiều diện tích cuộn dây hơn, cho phép sử dụng máy biến áp công suất cao, độ rò rỉ thấp.
Ứng dụng: Chuyển mạch máy biến áp nguồn, máy biến áp xung, chấn lưu điện tử.
6. Cốt lõi ETD
Đặc điểm: Chân tròn ở giữa để dễ dàng cuộn dây và diện tích cửa sổ lớn; cân bằng tốt công suất cao và rò rỉ thấp. Cũng hoạt động tốt về chi phí lắp ráp, tuân thủ an toàn, che chắn EMI và tiêu chuẩn hóa.
Ứng dụng: Bộ nguồn chuyển mạch, máy biến áp truyền tải, chấn lưu điện tử - được sử dụng trong các thiết bị gia dụng, viễn thông, chiếu sáng, tự động hóa văn phòng, quân sự, thiết bị viêm khớp, dụng cụ điện tử và hàng không vũ trụ.
7. Lõi EP
Các tính năng: Che chắn từ tính tuyệt vời, điện dung phân bố thấp, tổn thất thấp, độ tự cảm cao, rò rỉ thấp, trường đồng đều; suốt chỉ nhiều chốt hỗ trợ thiết kế nhiều đầu ra.
Ứng dụng: Máy biến áp băng thông rộng, cuộn cảm, máy biến áp cách ly, máy biến áp thích ứng -- phổ biến trong các công tắc điều khiển theo chương trình và thiết bị điện tử chính xác.
8. Lõi EFD
Tính năng: Khả năng chịu nhiệt thấp, tổn thất thấp, mật độ năng lượng cao, dải tần rộng; kết cấu nhẹ, hợp lý, thích hợp cho việc lắp đặt trên bề mặt.
Ứng dụng: Máy biến áp có kích thước nhỏ nhưng yêu cầu công suất cao - ví dụ: dụng cụ chính xác, nguồn điện mô-đun, đầu ra thiết bị đầu cuối máy tính.
9. Lõi chữ U
Các tính năng: Độ lệch trở kháng nhỏ, dòng điện đầu ra cao, độ tự cảm cao, triệt tiêu sóng hài hiệu quả.
Ứng dụng: Máy biến áp lọc chế độ chung -- được sử dụng rộng rãi trong TV màu, máy tính, màn hình và các thiết bị điện tử khác.
10. Lõi P (Nồi)
Tính năng: Kích thước nhỏ, trở kháng cao, dễ dàng cuộn dây, cân bằng tốt giữa che chắn và tản nhiệt.
Ứng dụng: Bộ lọc sóng mang, cảm biến có độ nhạy cao, cảm biến hiệu suất cao, máy biến áp chuyển đổi nguồn.
11. Lõi PQ
Tính năng: Tổn hao thấp, tăng nhiệt độ thấp, chống ồn tốt; hình dạng hợp lý, có dải công suất rộng (50W‑1000W), tiết kiệm không gian lắp đặt. Nhiều chân để cuộn dây dễ dàng, chi phí lắp ráp thấp, dễ đáp ứng yêu cầu an toàn nhưng khó tiêu chuẩn hóa hơn.
Ứng dụng: Máy biến áp nguồn chính, máy biến áp truyền động, cuộn cảm làm trơn, máy biến áp nguồn phụ - chủ yếu được sử dụng trong mạng, viễn thông, nguồn điện và thiết bị điện.
12. Lõi PM
Tính năng: Thông lượng rò rỉ thấp, tổn thất thấp, công suất cao, điện dung phân bố thấp.
Ứng dụng: Máy biến áp chính, máy biến áp điều khiển -- thường được sử dụng trong làm sạch bằng sóng siêu âm, thiết bị laser và các ứng dụng công suất cao khác.
13. Lõi RM
Tính năng: Che chắn tuyệt vời, chống nhiễu mạnh, rò rỉ thấp, điện dung phân bố thấp; suốt chỉ nhiều chốt cho phép thiết kế nhiều đầu ra và lắp đặt mật độ cao. Tuy nhiên, khả năng tản nhiệt tương đối kém và chi phí tuân thủ an toàn cao hơn.
Ứng dụng: Máy biến áp nguồn phụ, máy biến áp truyền động, máy biến áp băng thông rộng, bộ lọc sóng mang, bộ lọc có độ ổn định cao -- được sử dụng rộng rãi trong truyền thông sóng mang, mạng, mạch kỹ thuật số, TV và các thiết bị điện tử.
Lưu ý cuối cùng
Phần trên bao gồm các tính năng cơ bản và cách sử dụng điển hình của từng hình dạng lõi. Trong thực tế, lựa chọn cuối cùng cũng nên xem xét tần suất hoạt động, mức điện năng, điều kiện làm mát và ngân sách. Nhóm của chúng tôi tại Công ty TNHH Điện tử Haoer Quảng Đông và Công ty TNHH Điện tử Pin'er Phật Sơn có thể cung cấp các giải pháp thành phần lõi và từ tính tùy chỉnh dựa trên ứng dụng cụ thể của bạn.
