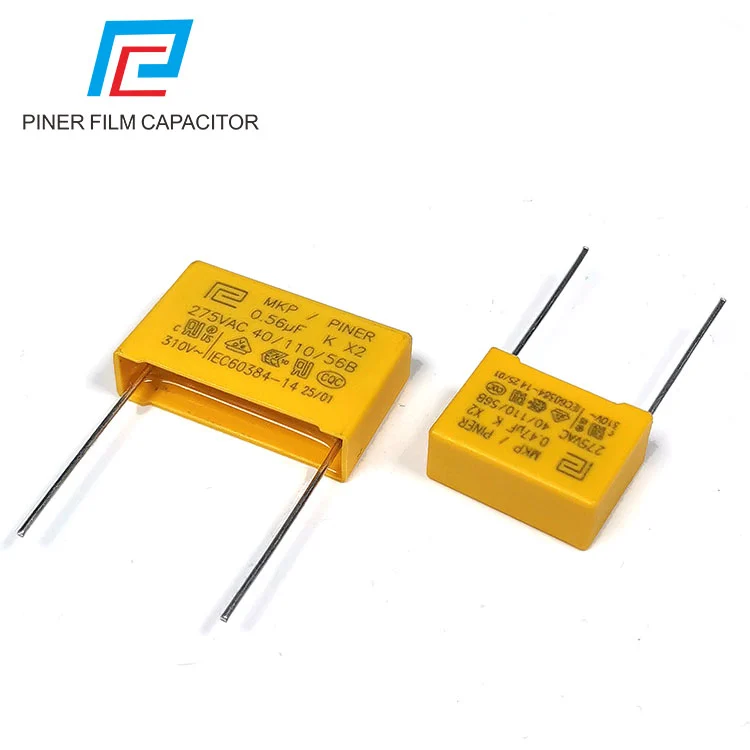

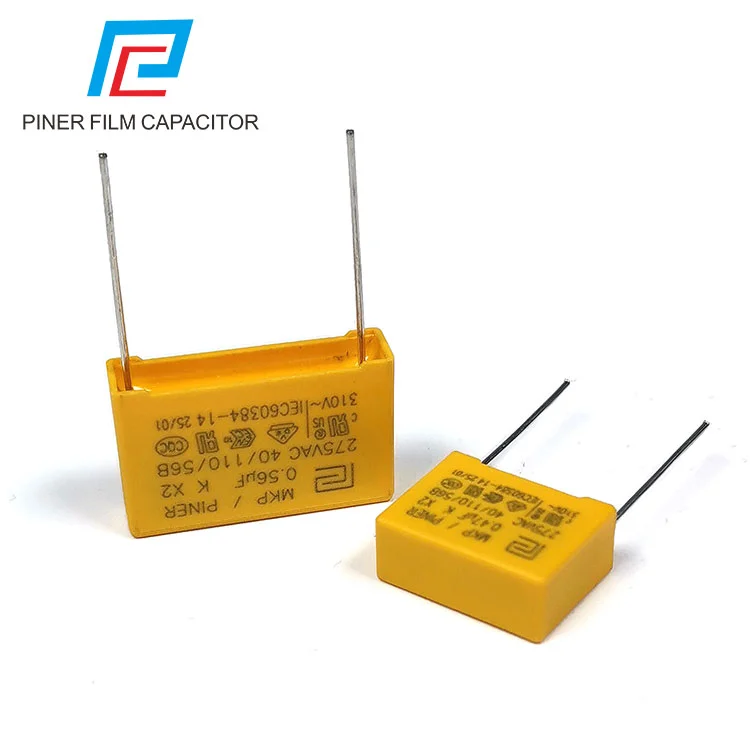

Tụ màng chống nhiễu điện từ X2

Đặc trưng

Tụ điện màng chống nhiễu điện từ China X2 của nhà cung cấp Piner là một loại tụ điện được thiết kế đặc biệt để triệt tiêu nhiễu điện từ và lọc điện, đồng thời tuân thủ các tiêu chuẩn an toàn quốc tế nghiêm ngặt. Nó là thành phần an toàn không thể thiếu trong hầu hết các thiết bị điện tử kết nối với nguồn điện xoay chiều.

Điện trở cao và khả năng chịu xung cao: Ngoài điện áp xoay chiều định mức (như 275VAC, 310VAC), nó phải có khả năng chịu được các thử nghiệm điện áp xung tần số cao, năng lượng cao (như 2,5kV, 4kV).

Đặc tính tự phục hồi cao: Các điện cực được kim loại hóa mang lại cho nó khả năng tự phục hồi. Các điểm hỏng hóc nhỏ sẽ tự cô lập, đảm bảo độ tin cậy lâu dài.

Suy hao thấp, đặc tính tần số tuyệt vời: Môi trường polypropylene đảm bảo hiệu suất lọc hiệu quả ở dải nhiễu tần số cao (150kHz - 30 MHz).

Khả năng cách nhiệt, chống ẩm cao: Sử dụng bao bì chống ẩm (thường là bao bì nhựa epoxy chống cháy hoặc vỏ nhựa), đảm bảo sự ổn định trong môi trường khắc nghiệt.

Vỏ chống cháy: Vật liệu vỏ phải đạt cấp độ chống cháy (chẳng hạn như UL94 V-0) để ngăn ngừa cháy bùng phát trong trường hợp có sự cố.

Tụ màng chống nhiễu điện từ X2 là bộ phận an toàn chuyên dụng được kết nối ở đầu vào của nguồn điện xoay chiều. Nó không chỉ đơn thuần là một tụ lọc đơn giản; nó cũng là một rào cản quan trọng trong việc thiết kế an toàn của thiết bị. Trong khi lọc nhiễu điện từ một cách hiệu quả, nó đảm bảo rằng ngay cả trong những trường hợp hỏng hóc nghiêm trọng, sẽ không có nguy cơ bị điện giật hoặc hỏa hoạn.

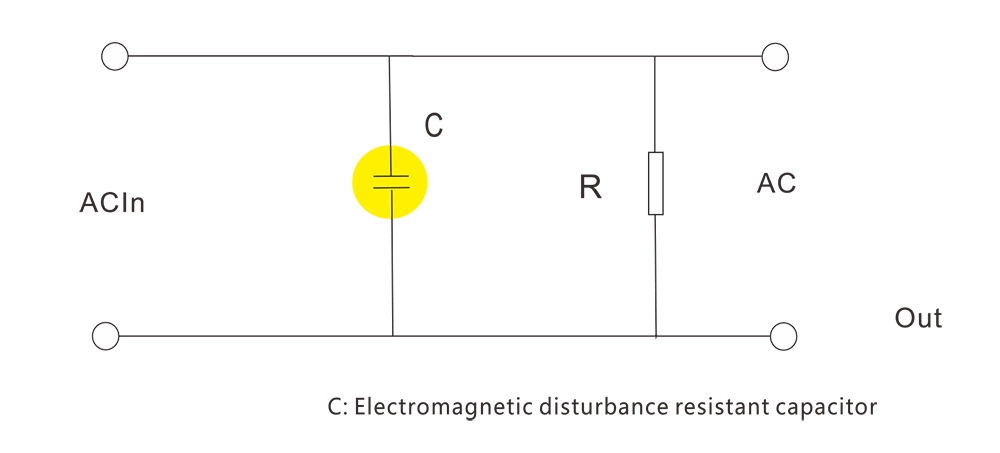

Ứng dụng mạch điển hình

Tụ điện màng chống nhiễu điện từ X2 hầu như luôn được tìm thấy ở đầu vào của nguồn điện xoay chiều.

Vị trí: Được kết nối song song giữa dây mang điện và dây trung tính, đóng vai trò là tụ điện "bộ lọc chế độ vi sai".

Mạch cổ điển: Cùng với cuộn cảm chế độ chung, nó tạo thành bộ lọc loại π, là cấu hình tiêu chuẩn cho bộ lọc EMI trong việc chuyển đổi nguồn điện, bộ sạc và bộ đổi nguồn.

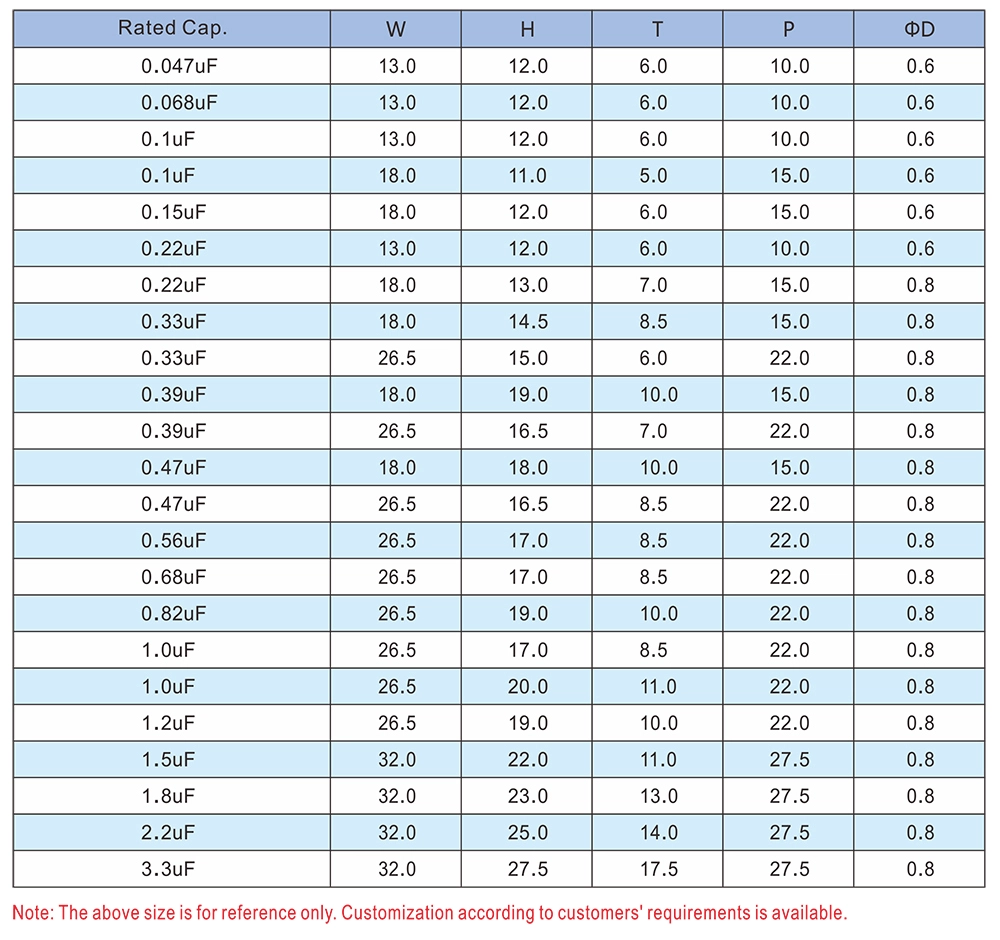

tụ điện màng chống nhiễu điện từ x2 Thông số kỹ thuật thông thường

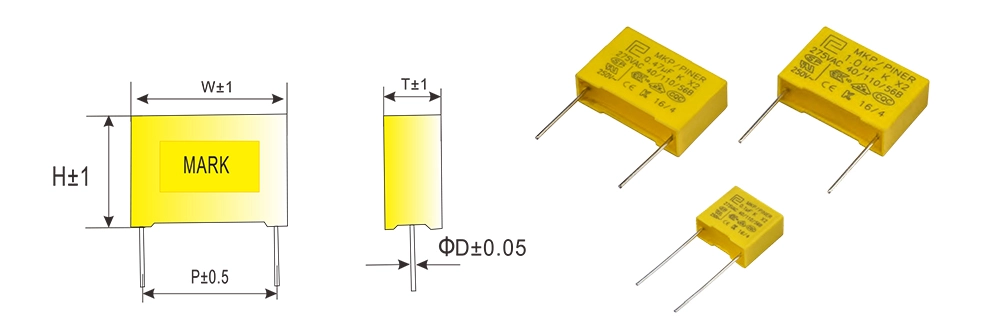

Đơn vị kích thước: mm

Lưu ý: Kích thước trên chỉ mang tính chất tham khảo. Có thể tùy chỉnh theo yêu cầu của khách hàng.

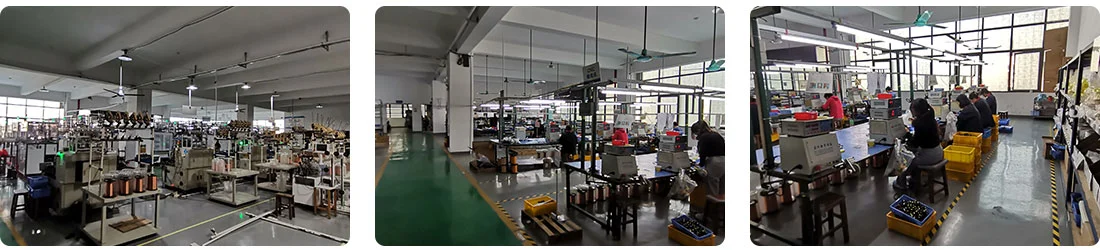

Sức mạnh nhà máy

Công ty TNHH Điện tử Pin'er Phật Sơn là một doanh nghiệp công nghệ cao quốc gia chuyên nghiên cứu, sản xuất và kinh doanh tụ điện màng polypropylen kim loại. Công ty tuân thủ khái niệm "dựa trên công nghệ, chất lượng là trên hết" và đã thiết lập một hệ thống tự kiểm soát toàn bộ quy trình từ lựa chọn nguyên liệu thô đến phân phối thành phẩm, chuyên cung cấp các giải pháp tụ điện có độ tin cậy cao và tuổi thọ cao cho các lĩnh vực năng lượng mới, điều khiển công nghiệp và điện tử tiêu dùng.

Để đảm bảo tính nhất quán và độ tin cậy của sản phẩm, Pir Electronics đã triển khai đầy đủ hệ thống sản xuất thông minh. Thiết bị xử lý cốt lõi đang dẫn đầu ngành:

Máy cuộn tốc độ cao: Đạt được độ cuộn chính xác của màng dày micromet, đảm bảo tính nhất quán về cấu trúc sản phẩm từ nguồn;

Máy phun vàng chân không: Sử dụng công nghệ phủ bay hơi để tạo thành các điện cực đồng nhất, cải thiện đáng kể hiệu suất dẫn điện và chống đột biến;

Máy hàn và lắp ráp hoàn toàn tự động: Tích hợp công nghệ định vị trực quan và hàn laser để đạt hiệu suất cao và lắp ráp có độ chính xác cao;

Máy dò tụ điện thông minh: Hoàn thành việc phát hiện đầy đủ thông số về công suất, tổn thất và điện áp chịu đựng, hỗ trợ truy xuất nguồn gốc dữ liệu và phân tích chất lượng;

Máy trộn và rót Epoxy: Thông qua công nghệ đổ chân không, tạo ra bao bì không có bọt khí, tăng cường mức độ cách nhiệt và bảo vệ sản phẩm.

Dựa vào hệ thống sản xuất có thể truy xuất nguồn gốc đầy đủ và quản lý kiểm soát chất lượng nghiêm ngặt, Piel Electronics đảm bảo rằng mỗi tụ điện sở hữu hiệu suất điện vượt trội và khả năng thích ứng ổn định với môi trường, cho phép sản phẩm của khách hàng hoạt động đáng tin cậy và liên tục trong nhiều tình huống ứng dụng khác nhau.
