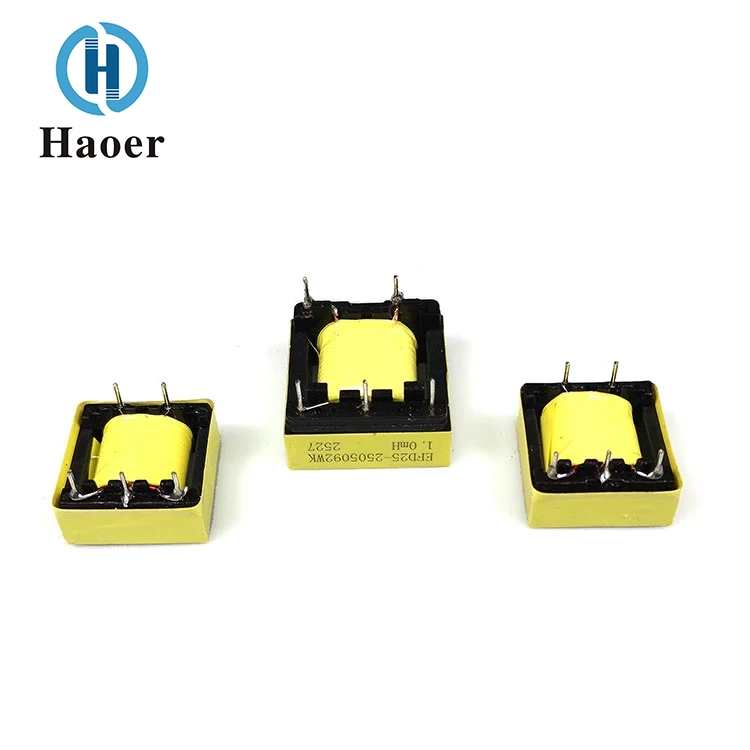

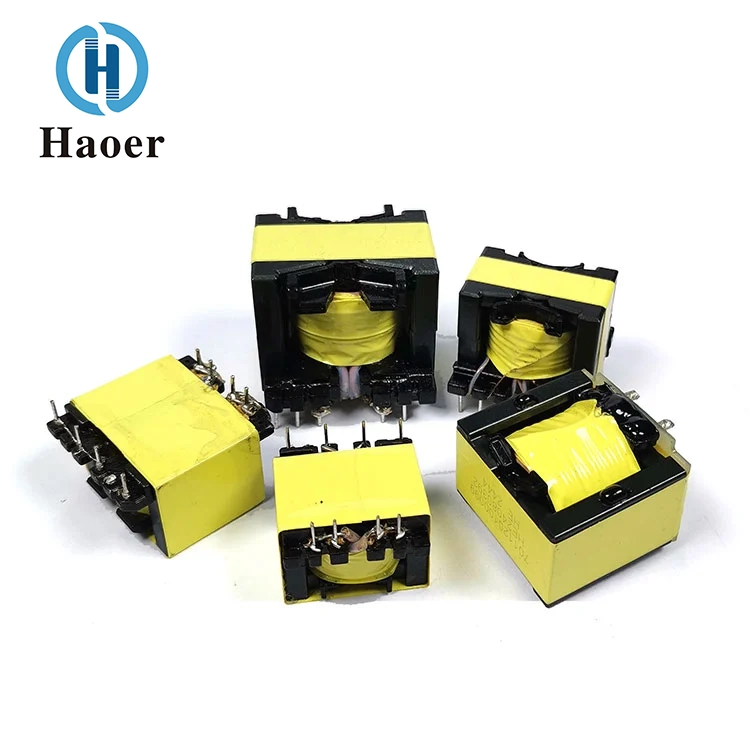

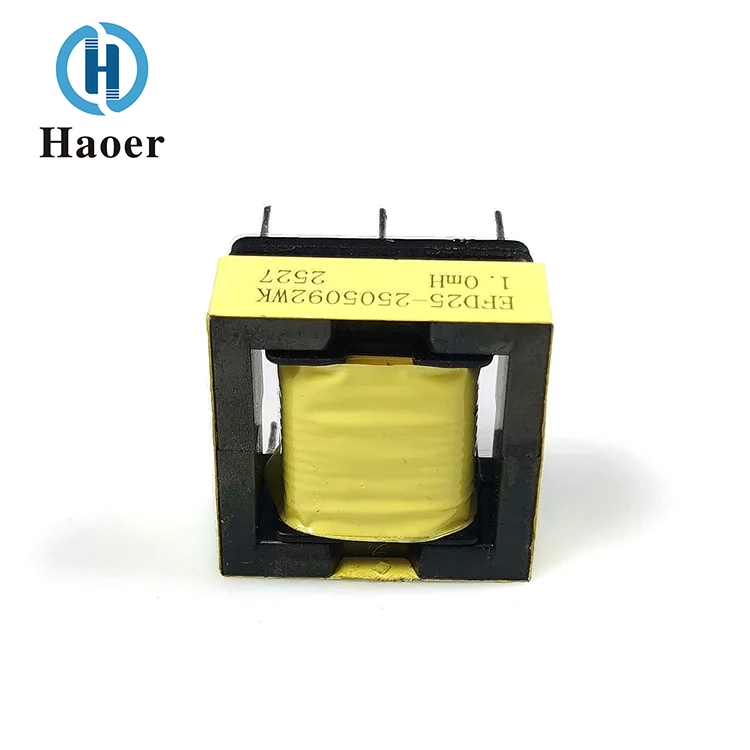

Máy biến áp tần số cao, được coi là "trái tim" của nguồn điện chuyển mạch, đảm nhận ba nhiệm vụ quan trọng: truyền năng lượng, chuyển đổi điện áp và cách ly điện. Hiệu suất của nó ảnh hưởng trực tiếp đến hiệu quả, kích thước và mức EMI của nguồn điện. Bài viết này sẽ dựa trên các kịch bản ứng dụng để phân tích các kỹ thuật lựa chọn cốt lõi.
Vai trò cốt lõi của máy biến áp cao tần trong việc chuyển đổi nguồn điện
Trung tâm truyền năng lượng: Thông qua sự kết hợp giữa lõi từ và cuộn dây, năng lượng xung DC được truyền đến cuộn thứ cấp một cách hiệu quả. So với máy biến tần nguồn, thiết kế tần số cao có thể giảm âm lượng tới 70%
Rào chắn cách ly điện: Lớp cách điện giữa cuộn sơ cấp và cuộn thứ cấp được thiết kế để đáp ứng các tiêu chuẩn an toàn và ngăn chặn nhiễu chế độ chung. Yêu cầu điện áp cách ly phổ biến thường là 1,5kV - 4kV.
Bộ điều khiển chuyển đổi điện áp: Đạt được mức giảm/tăng điện áp chính xác bằng cách điều chỉnh tỷ số vòng dây. Ví dụ, trong cấu trúc liên kết flyback, lỗi tỷ số vòng dây vượt quá 5% có thể gây ra sự dao động ở điện áp đầu ra.
Phân tích kịch bản ứng dụng điển hình

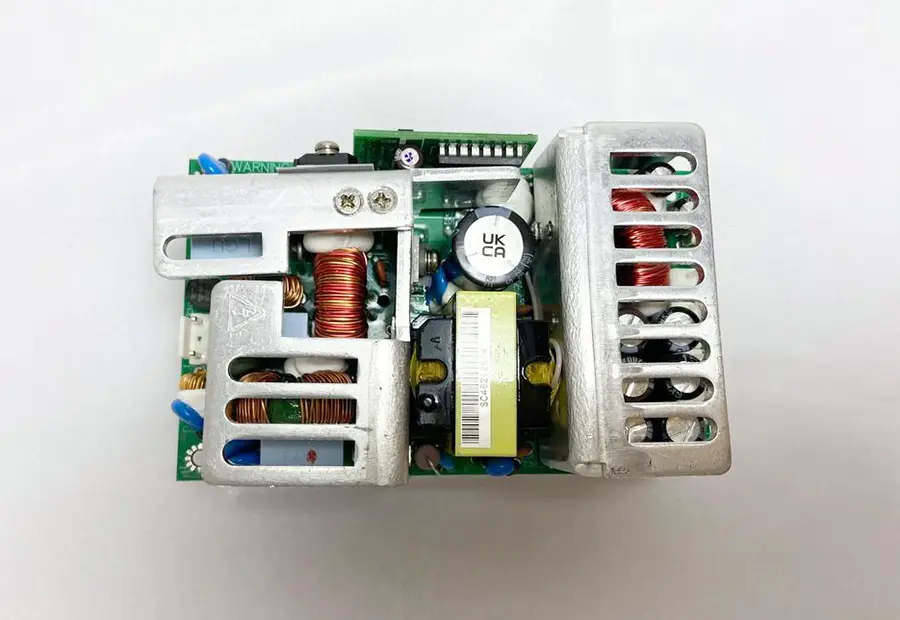

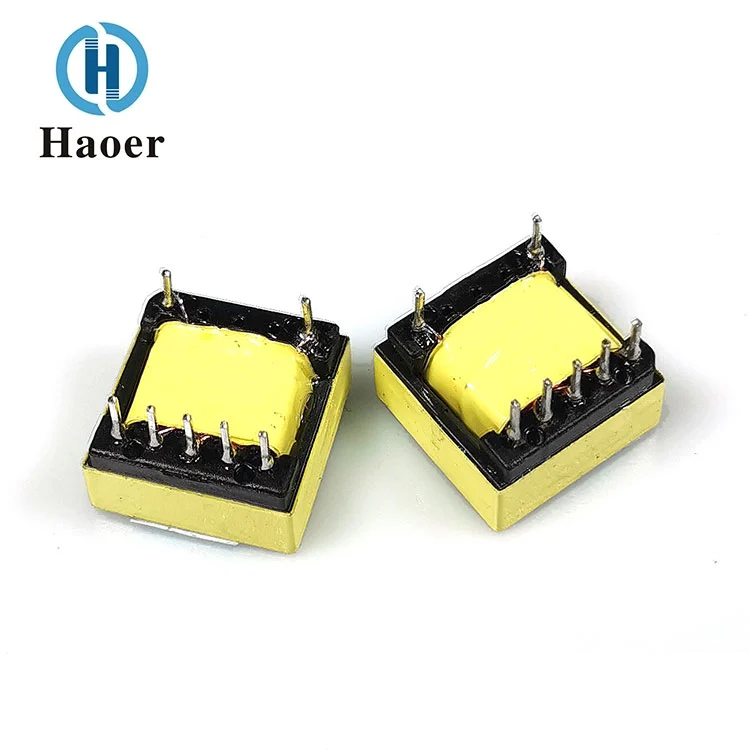

Trường hợp 1: Bộ chuyển đổi AC/DC
Cấu trúc liên kết: Chủ yếu sử dụng thiết kế flyback
Yêu cầu máy biến áp:
Loại lõi: Ferrite tổn thất thấp
Cấu trúc cuộn dây: Cuộn dây ba lớp cách điện
Các thông số chính: Độ tự cảm rò rỉ < 5% Độ tự cảm kích thích
Trường hợp 2: Bộ nguồn dẫn động LED
Thách thức cốt lõi: Mật độ công suất cao và cân bằng tản nhiệt
Giải pháp tối ưu hóa:
Sử dụng máy biến áp phẳng để giảm chiều cao
Sử dụng cuộn dây phân đoạn để giảm thiểu hiệu ứng da
Kết hợp với cầu chỉnh lưu để nâng cao hiệu suất chuyển đổi
Ba quy tắc vàng để lựa chọn thành phần

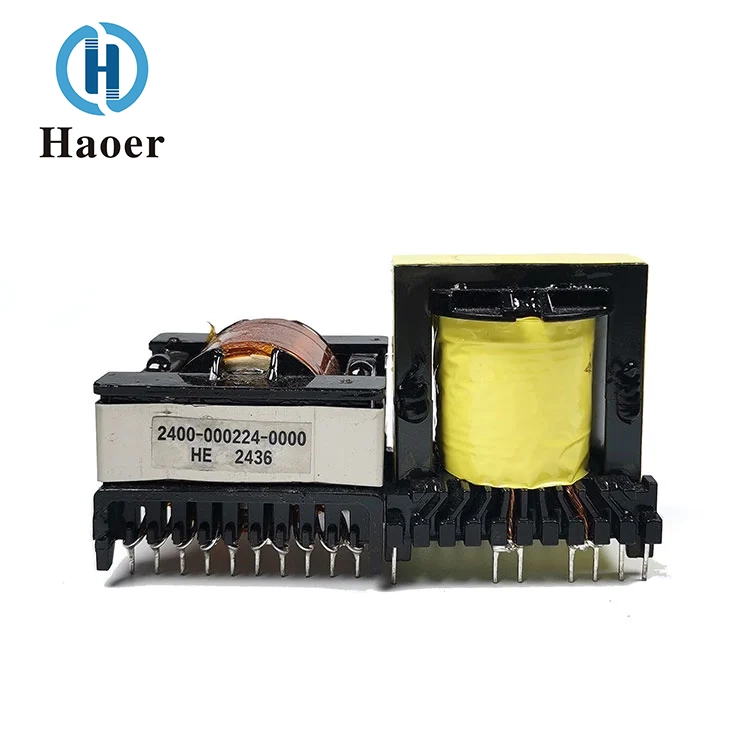

Lựa chọn vật liệu lõi từ
Oxit sắt: Thích hợp cho các kịch bản dưới 100kHz
Lõi bột từ kim loại: Thích hợp cho các ứng dụng tần số cao và dòng điện cao
Tinh thể nano: Giải pháp tần số cực cao và tổn thất thấp
Khớp tham số chính
Mật độ thông lượng bão hòa: Nên đặt trước mức chênh lệch 20%
Tỷ lệ sử dụng cửa sổ: Nên kiểm soát trong khoảng 40% -60%
Giới hạn tăng nhiệt độ: Mức tăng nhiệt độ khi đầy tải phải là 40oC
Mẹo tránh hố khi lựa chọn: Bỏ qua tổn thất dòng điện xoáy có thể gây ra hiện tượng quá nhiệt cục bộ của lõi từ, dẫn đến hỏng bão hòa từ.
Ghép nối thành phần hợp tác
Lọc đầu vào: Tụ X/Y để triệt tiêu nhiễu chế độ chung
Chỉnh lưu đầu ra: Điốt phục hồi nhanh để giảm tổn thất chuyển mạch
Mạch đệm: Mạng hấp thụ RC để bảo vệ bóng bán dẫn chuyển mạch
