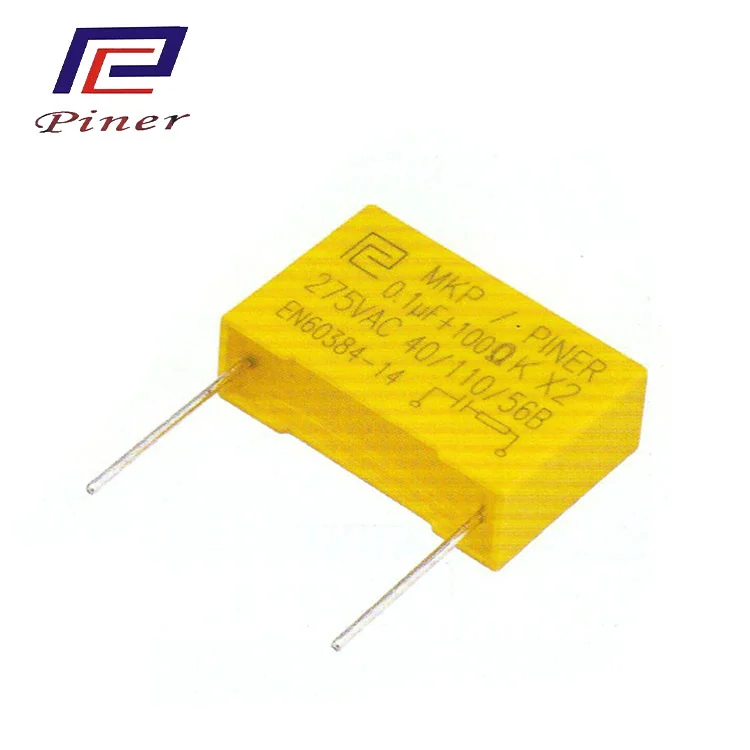

Tụ điện ngăn chặn hồ quang do các nhà cung cấp Piner sản xuất đề cập đến một thành phần tích hợp tụ điện tuân thủ X2 và điện trở bên trong hoặc bên ngoài để tạo thành mô-đun chức năng tổng hợp "chống nhiễu - hấp thụ - bảo vệ" tiêu chuẩn hóa, cắm và chạy. Về bản chất, nó là một tụ điện tuân thủ được thiết kế đặc biệt cho đầu vào nguồn AC và được tích hợp với một điện trở giảm chấn.
Chức năng chính của tụ X2: là tụ lọc chế độ vi sai, nó được mắc song song giữa dây mang điện (L) và dây trung tính (N) để lọc nhiễu tần số cao. Ở đầu vào nguồn, nó thường xuyên phải chịu các xung năng lượng cao, điện áp cao được tạo ra bởi các xung sét, chuyển mạch tải cảm ứng và phóng tĩnh điện.
Mặc dù tụ điện X2 được thiết kế để chịu được một số xung nhất định (chẳng hạn như 2,5kV), nhưng những tác động lặp đi lặp lại và có xung cực mạnh sẽ làm giảm tuổi thọ của sản phẩm, thậm chí gây hỏng hóc. Ngoài ra, tụ điện sẽ tạo ra dòng điện tăng đột biến lớn trong quá trình sạc.
Chức năng cốt lõi của điện trở nối tiếp:
Giảm chấn và giới hạn dòng điện: Điện trở có thể hạn chế hiệu quả dòng sạc tức thời của tụ điện khi có xung đến (I = V/R) và tiêu thụ một phần năng lượng xung, do đó làm giảm đáng kể tác động trực tiếp của xung lên chính tụ điện.
Bảo vệ tụ điện và nâng cao độ tin cậy của hệ thống: Bằng cách sử dụng tụ điện X2, tuổi thọ và độ ổn định của hệ thống trong môi trường điện từ khắc nghiệt có thể được cải thiện đáng kể.
Ngăn chặn sự cộng hưởng: Nó có thể ngăn chặn điện cảm ký sinh ở đầu vào và tụ X2 hình thành sự cộng hưởng không cần thiết.
| Tiêu chuẩn tham khảo | GB/T14472 IEC60384-14 |
| Loại khí hậu | 40/110/56B |
| Điện áp định mức | 275VAC ~ 310VAC |
| Phạm vi điện dung | 0,01uF ~ 0,47uF |
| Dung sai điện dung | ±5%(J) ±10%(K) |
| Giữa các thiết bị đầu cuối | 4.3Un DC (60 giây) |
| Giữa thiết bị đầu cuối và trường hợp | 2*Ur+1500VAC (60 giây) |
| Khả năng chịu đựng điện trở | ±10%(K) |
| Điện trở cách điện (ở 20oC) | 30000MΩ(100vdc 60s) |

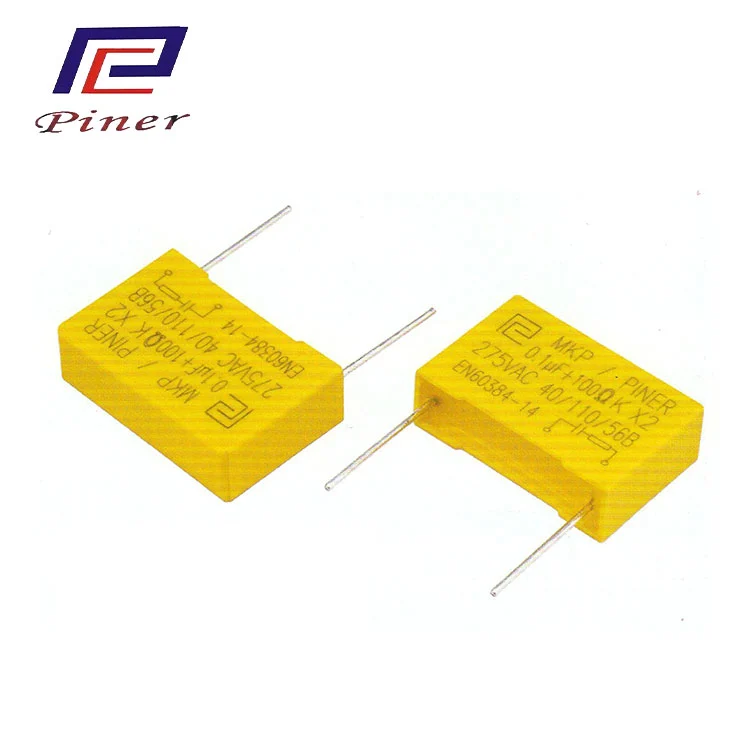

Thành phần RC X2 (bộ làm nguội) / tụ điện
Đơn vị kích thước: mm
| Xếp hạng Cap. (uF) | Điện trở (Ω) | W | H | T | P | ΦD |
| 0.01 | 10–2000 | 18 | 13.5 | 6 | 15 | 0.6 |
| 0.022 | 18 | 13 | 7.5 | 15 | 0.6 | |
| 0.033 | 18 | 14.5 | 8.5 | 15 | 0.6 | |
| 0.047 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.068 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.1 | 26.5 | 17 | 8.5 | 22.5 | 0.8 | |
| 0.15 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.22 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.33 | 32 | 20 | 11 | 27.5 | 0.8 | |
| 0.47 | 32 | 22 | 13 | 27.5 | 0.8 |
Lưu ý: Kích thước trên chỉ mang tính chất tham khảo. Có thể tùy chỉnh theo yêu cầu của khách hàng.
Công ty TNHH Điện tử Pin'er Phật Sơn là nhà sản xuất chuyên sản xuất và kinh doanh tụ điện màng kim loại. Nó chủ yếu sản xuất 5 dòng tụ điện màng kim loại chính: 1. Tụ điện kim loại hai mặt (MMKP) 2. Tụ điện cao áp tần số cao (CBB81) 3. Tụ màng polypropylen (CBB21) 4. Tụ màng polyester (CL21, CL21X) 5. Tụ vỏ vuông (MKP, X2), tụ hướng trục.
Pinr Electronics chuyên về tụ điện màng mỏng và tụ điện công nghiệp. Nó có nhà máy riêng và chủ yếu sản xuất các sản phẩm như dòng CBB, tụ điện tiêu chuẩn an toàn và tụ điện dành riêng cho bếp điện từ.

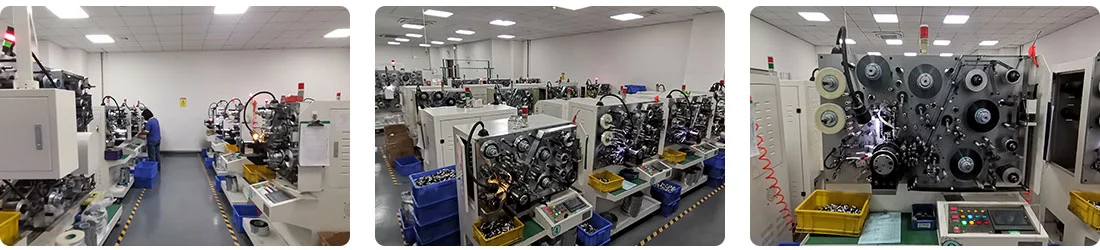

Các thiết bị sở hữu: máy quấn, máy phun vàng, máy hàn và lắp ráp hoàn toàn tự động, máy dò tụ điện, máy trộn và đổ epoxy tự động
Các ứng dụng của tụ điện màng bao gồm: lưu trữ năng lượng và năng lượng mới, điện tử và điện khí hóa ô tô, tự động hóa công nghiệp và cung cấp điện, công nghệ thông tin và truyền thông, điện tử tiêu dùng và thiết bị gia dụng; các vị trí ứng dụng bao gồm: mạch bảo vệ hấp thụ (Snubber) cho IGBT/MOSFET, hộp cộng hưởng của mạch cộng hưởng tần số cao (chẳng hạn như cấu trúc liên kết LLC), kết nối dây chéo an toàn X2/Y của đầu vào nguồn AC và các đầu cuối khởi động/chạy bên cạnh động cơ một pha; các ứng dụng trong điều kiện làm việc bao gồm: xung điện áp cao tần số cao, dòng điện gợn sóng cao và các yêu cầu an toàn.
Công ty TNHH Điện tử Pin'er Phật Sơn sẽ tiếp tục tập trung vào nghiên cứu và phát triển các linh kiện và tụ điện từ tính tần số cao, đồng thời sẽ tiếp tục đầu tư vào nghiên cứu và phát triển cũng như nâng cấp sản xuất thông minh. Chúng tôi mong muốn được hợp tác với các khách hàng và đối tác toàn cầu trong làn sóng công nghệ điện tử công suất, sát cánh cùng nhau tiến lên và cùng thúc đẩy phát triển năng lượng xanh và chuyển đổi năng lượng hiệu quả.
Gấu nhỏ, Delmar, Meishel, Dongling Weiyou, Yaxuel, Lianrui, Jiewei, Yingke, Yu Long, Tuohao
Câu hỏi: Bạn có thể đặt logo của chúng tôi lên sản phẩm không?
Trả lời: Có, chúng tôi có thể.
Câu hỏi: Bạn có thể cung cấp mẫu không?
Trả lời: Có, nhưng chi phí sẽ được xác định dựa trên độ phức tạp và số lượng của mẫu.
Câu hỏi: Chất lượng sản phẩm được kiểm soát như thế nào?
Trả lời: Chúng tôi có đội ngũ kiểm soát chất lượng chuyên nghiệp và thiết bị kiểm tra tiên tiến. Tất cả các sản phẩm đều được kiểm tra 100%.
Câu hỏi: Chu kỳ giao hàng kéo dài bao lâu?
Trả lời: Đối với những đơn hàng thông thường, thường mất từ 15 đến 30 ngày. Thời gian chính xác phụ thuộc vào số lượng đặt hàng và độ phức tạp của sản phẩm.
