Sự thúc đẩy toàn cầu hướng tới mật độ năng lượng cao hơn và thu nhỏ trong các hệ thống điện tử đang định hình lại ngành công nghiệp linh kiện từ tính. Trọng tâm của quá trình chuyển đổi này là dòng máy biến áp tần số cao EDR—thiết kế lõi ferrite cấu hình thấp kết hợp kích thước nhỏ gọn, khả năng che chắn từ tính tuyệt vời và khả năng xử lý công suất cao cho các ứng dụng điện tử công suất đòi hỏi khắt khe.
| Tần số hoạt động | 20 kHz - 500 kHz |
| Công suất đầu ra | 10 W - 800 W |
| Nhiệt độ hoạt động | -40 °C đến +125 °C |
| Nhiệt độ bảo quản | -25°C đến +85°C |
| Độ ẩm lưu trữ | 30% - 95% |
Máy biến áp dòng EDR được chế tạo dựa trên kiến trúc lõi ferit phẳng, sử dụng các dạng hình học lõi loại E, EC, ETD, EER, PQ hoặc RM. Thiết kế cột trung tâm hình trụ giúp giảm tổn thất đồng khoảng 11% so với mặt cắt hình chữ nhật, đồng thời tạo điều kiện cuộn dây dễ dàng hơn và cải thiện khả năng tản nhiệt. Cấu trúc cấu hình thấp cho phép tích hợp gắn trên bề mặt trong các bố cục PCB bị giới hạn về không gian.
Độ linh hoạt tần số trải dài từ 20 kHz đến 500 kHz, trong khi phạm vi xử lý công suất từ 10 W đến 800 W. Hiệu suất nhiệt được đảm bảo trong phạm vi hoạt động từ -40 °C đến +125 °C, với điều kiện bảo quản từ -25 °C đến +85 °C và độ ẩm từ 30% đến 95%. Các lựa chọn vật liệu cốt lõi bao gồm PC40, PC44, PC95 và ferrites tổn thất thấp tần số cao PC95D/PC95A thế hệ tiếp theo, mang đến cho các nhà phát triển sự cân bằng chính xác giữa chi phí, tính thấm và đặc tính tổn thất lõi.
Dòng EDR trải rộng trên nhiều phạm vi cơ học để giải quyết các nhu cầu chuyển đổi năng lượng đa dạng:
Mạch từ kín vốn có của kiến trúc EDR mang lại độ tự cảm rò rỉ tối thiểu và khả năng che chắn từ tính tuyệt vời, giảm đáng kể nhiễu điện từ. Điều này đặc biệt quan trọng đối với các bộ chuyển đổi chuyển mạch tần số cao, nơi các hình dạng lõi truyền thống thường gặp khó khăn trong việc tuân thủ EMI. Việc che chắn hiệu quả giúp dễ dàng vượt qua các chứng nhận EMC nghiêm ngặt mà không cần phải thực hiện các giai đoạn lọc bổ sung tốn kém.
Hình dạng cột trung tâm hình trụ cải thiện khả năng tản nhiệt so với thiết kế lõi hình chữ nhật truyền thống, trong khi phạm vi nhiệt độ hoạt động rộng từ -40 °C đến +125 °C giúp dòng EDR phù hợp với môi trường ngoài trời và công nghiệp.
Mặc dù có cấu hình thấp nhưng dòng EDR vẫn cung cấp công suất đầu ra lên tới 800 W, khiến nó trở thành lựa chọn lý tưởng cho các ứng dụng có không gian PCB hạn chế nhưng yêu cầu công suất cao --- chẳng hạn như trình điều khiển LED, bộ nguồn công nghiệp và bộ sạc tích hợp.

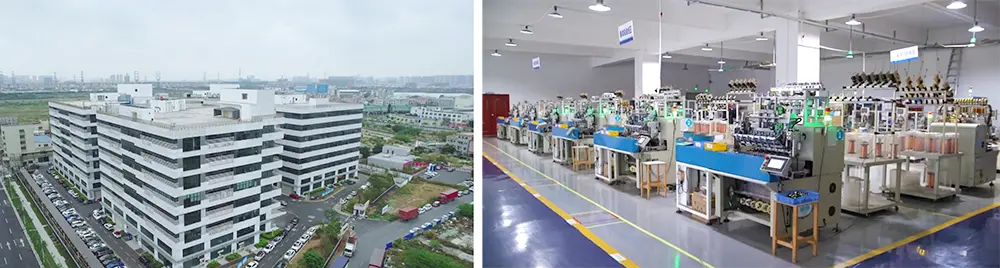

Công ty TNHH Điện tử Haoer Quảng Đông sản xuất máy biến áp dòng EDR theo hệ thống quản lý chất lượng toàn diện từ IQC đến OQC. Mỗi thiết bị đều trải qua thử nghiệm điện 100%, bao gồm độ tự cảm, độ tự cảm rò rỉ, DCR, điện áp chịu đựng (Hi‑Pot) và điện trở cách điện. Các vật liệu cốt lõi có thể truy nguyên được từ các nhà cung cấp hàng đầu với các báo cáo RoHS và REACH cụ thể theo lô. Sản phẩm được chứng nhận đạt tiêu chuẩn UL, CE, ISO9001, tuân thủ đầy đủ các yêu cầu an toàn quốc tế dành cho thị trường xuất khẩu.
Dòng EDR cung cấp giải pháp linh hoạt, hiệu suất cao cho những thách thức chuyển đổi nguồn hiện đại --- từ bộ điều khiển LED siêu mỏng đến bộ nguồn công nghiệp nhiều đầu ra. Với cấu trúc cấu hình thấp, khả năng che chắn từ tính tuyệt vời và khả năng cung cấp công suất lên tới 800 W với công suất nhỏ, máy biến áp EDR mang đến giải pháp đáng tin cậy cho các hệ thống điện nhỏ hơn, mát hơn và hiệu quả hơn.
