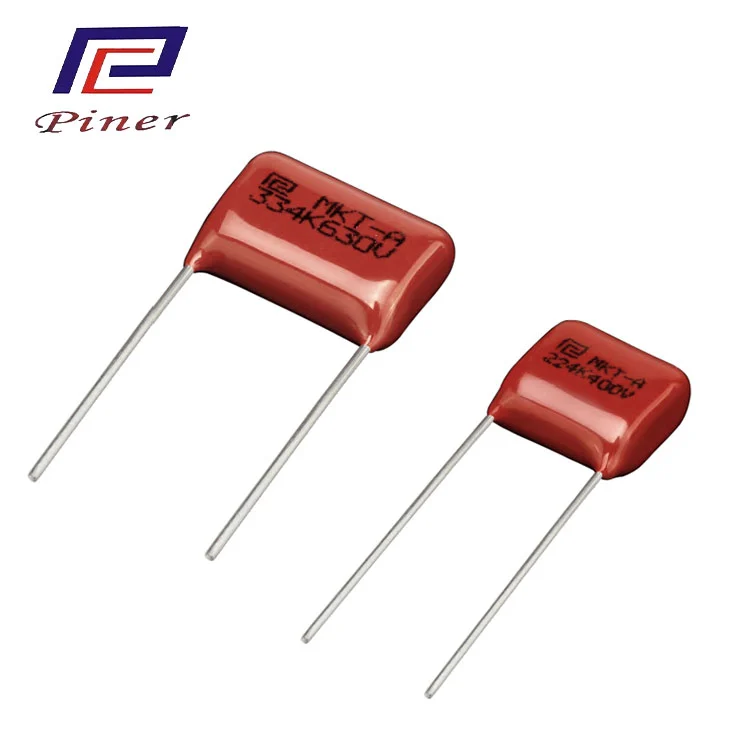

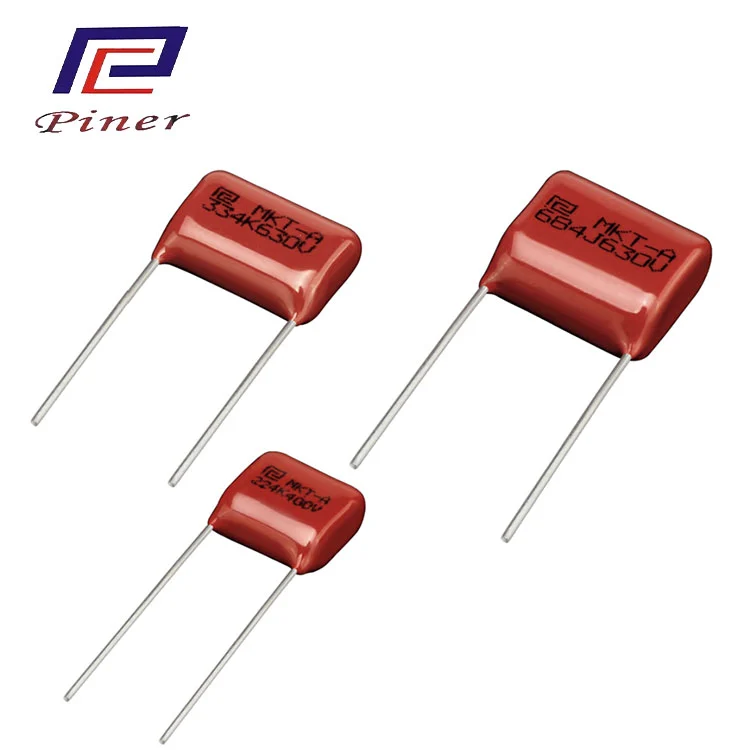

Tụ điện mạch đánh lửa

Tụ điện mạch đánh lửa do Piner Manufacturing sản xuất là model chuyên dùng cho hệ thống đánh lửa sử dụng tụ điện màng polyester kim loại (PET). Nó đã được tùy chỉnh cho các xung điện áp cao tức thời, sạc và xả tần số cao và các điều kiện lõi rung nhiệt độ cao của các mạch đánh lửa điện tử điện áp cao khác nhau. Nó tập trung vào các đặc tính của khả năng chống xung điện áp cao, sạc và xả nhanh và khả năng chống rung ở nhiệt độ cao. Nó là thành phần quan trọng để đạt được khả năng lưu trữ năng lượng - giải phóng năng lượng tức thời trong hệ thống đánh lửa. Nó đáp ứng hoàn hảo các yêu cầu đặc biệt của mạch đánh lửa trong động cơ đốt trong, thiết bị nhiên liệu, v.v. So với tụ MKT đa năng, nó đạt được sự cải thiện về chất lượng về điện trở xung, tuổi thọ chu trình và khả năng thích ứng với các điều kiện làm việc khắc nghiệt. Nó được sử dụng rộng rãi trong ô tô, xe máy, thiết bị chạy bằng nhiên liệu và thiết bị đánh lửa công nghiệp/quân sự.

Khả năng chống xung điện áp cao đặc biệt mạnh:

Được thiết kế đặc biệt cho xung điện áp cao tức thời trong quá trình đánh lửa, nó có thể chịu được các tác động xung tần số cao gấp nhiều lần điện áp định mức mà không bị hỏng hoặc phóng điện vầng quang. Phản ứng xung nhanh, đáp ứng hoàn hảo yêu cầu “giải phóng năng lượng điện áp cao tức thời” của mạch đánh lửa;

· Khả năng sạc và xả hiệu quả và nhanh chóng:

Lõi có điện trở cực thấp, thiết kế cấu trúc không cảm ứng giúp giảm tổn thất nạp và xả, cho phép tích trữ năng lượng nhanh chóng - giải phóng năng lượng tức thời, đảm bảo đủ năng lượng tia lửa đánh lửa và giải quyết các vấn đề như đánh lửa yếu và cháy nổ;

· Hoạt động ổn định trong khoảng nhiệt độ 120oC:

Nhiệt độ hoạt động định mức là -40oC đến + 120oC. Nó có thể thích ứng với các điều kiện làm việc ở nhiệt độ cao như khoang động cơ và khoang bếp nhiên liệu. Ở nhiệt độ cao, điện trở cách điện và công suất không giảm đáng kể và ở nhiệt độ thấp, hiệu suất không bị đóng băng. Nó đáp ứng các môi trường nhiệt độ cao phức tạp khi sử dụng ngoài trời và trên xe cộ;

· Chu kỳ sạc và xả tần số cực cao:

Số chu kỳ sạc và xả ≥ 10⁶ lần, vượt xa so với các tụ MKT thông thường. Nó có thể đáp ứng các yêu cầu sử dụng về đánh lửa tần số cao trong thời gian dài của thiết bị nhiên liệu và tuổi thọ sử dụng phù hợp với toàn bộ hệ thống đánh lửa;

· Khả năng tự phục hồi đáng tin cậy dưới nhiệt độ cao:

Các điện cực kim loại mật độ cao dày lên tối ưu hóa cơ chế kích hoạt tự phục hồi. Trong điều kiện kép nhiệt độ cao và xung điện áp cao 120oC, sự cố cục bộ vẫn có thể được hoàn thành ngay lập tức, tránh hỏng tụ điện và khiến hệ thống đánh lửa bị sập;

· Khả năng chống rung và sốc tuyệt vời:

Thân lõi được cố định chặt chẽ, các chân được gia cố và hàn. Nó có thể chịu được các rung động tần số cao của thiết bị nhiên liệu xe/di động (phù hợp với tiêu chuẩn rung động của xe), mà không bị lỏng lõi thân hoặc gãy chốt, và phù hợp với thiết bị đánh lửa di động/cố định;

· Chịu được điều kiện môi trường khắc nghiệt:

Bao bì epoxy kín hoàn toàn, chống ẩm, chống dầu, chống bụi, có thể hoạt động lâu dài trong các vết dầu, khói dầu của thiết bị nhiên liệu và điều kiện bụi bẩn của thiết bị công nghiệp mà hiệu suất cách nhiệt không giảm;

· Thiết kế không phân cực, lắp đặt linh hoạt:

Không cần phân biệt cực dương và cực âm. Nó có thể thích ứng trực tiếp với các kịch bản xung DC của mạch đánh lửa. Khoảng cách các chân được tiêu chuẩn hóa, phù hợp cho việc lắp đặt / lắp đặt dây PCB của các mô-đun đánh lửa và bộ phận đánh lửa khác nhau mà không cần điều chỉnh thêm mạch.

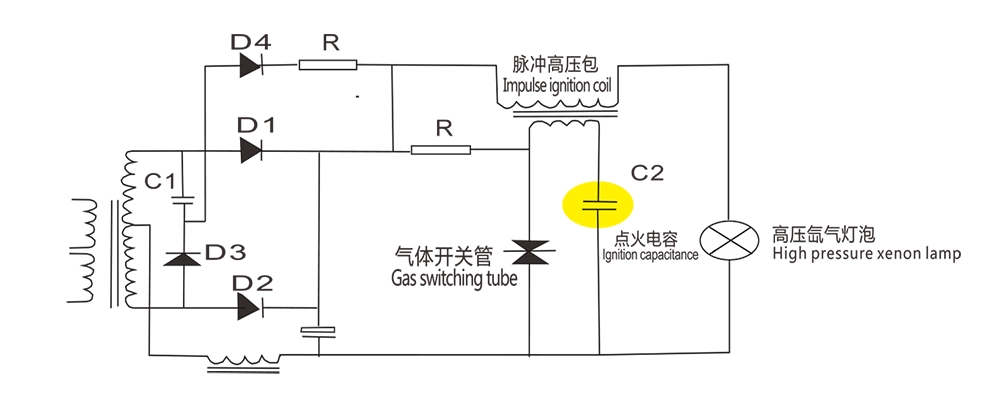

Ứng dụng mạch điển hình

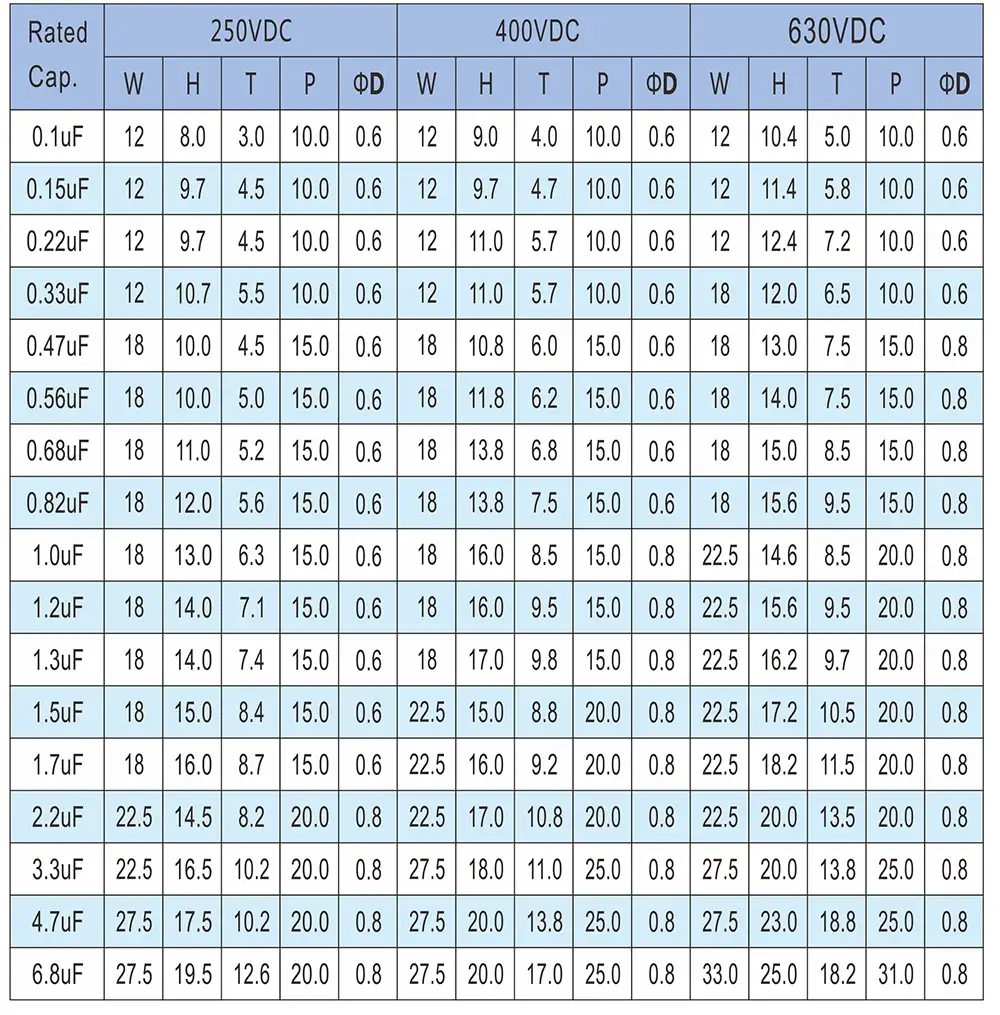

Thông số kỹ thuật thông thường của MKT

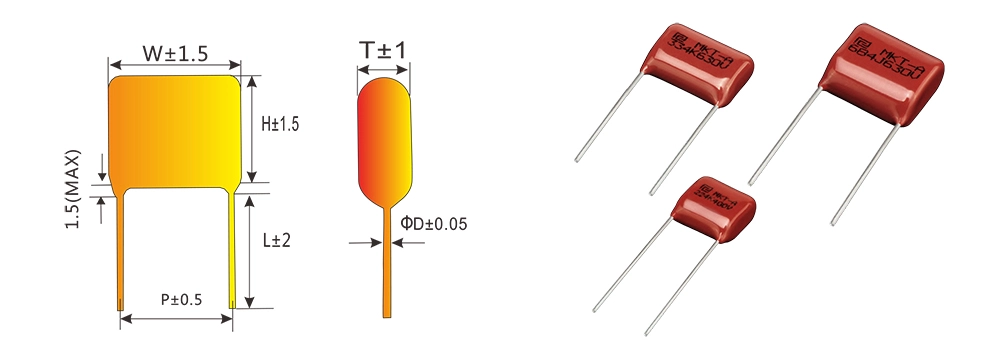

Đơn vị kích thước tụ điện màng MKT: mm

Lưu ý: Kích thước trên chỉ mang tính tham khảo. Tùy chỉnh theo yêu cầu của khách hàng có sẵn.

Các trường ứng dụng

Tụ điện mạch đánh lửa là thành phần lõi chuyên dụng cho tất cả các hệ thống đánh lửa điện tử điện áp cao. Nó được sử dụng rộng rãi trong các thiết bị chạy bằng nhiên liệu đòi hỏi "đánh lửa xung điện áp cao và giải phóng năng lượng tức thời", cũng như các thiết bị đánh lửa dân dụng và thiết bị đánh lửa công nghiệp. Các ứng dụng điển hình như sau:

1. Thiết bị chạy bằng nhiên liệu trên xe: Bộ đánh lửa điện tử (CDI), mô-đun đánh lửa, bộ điện áp cao, mạch phụ trợ cho ô tô, xe máy và xe ba bánh, có nhiệm vụ lưu trữ và giải phóng tức thời năng lượng để đánh lửa, nâng cao hiệu suất đánh lửa;

2. Máy móc chạy bằng nhiên liệu thông dụng: Mạch đánh lửa dùng cho máy móc chạy bằng nhiên liệu nhỏ như máy phát điện chạy xăng, động cơ diesel, máy cưa xích, máy cắt cỏ, máy phun thuốc, v.v., phù hợp với điều kiện làm việc phức tạp trong môi trường di động ngoài trời, nhiệt độ cao, rung động;

3. Bếp nhiên liệu dân dụng/thiết bị sưởi ấm: Thiết bị đánh lửa điện tử cao áp cho bếp gas, bếp gas hóa lỏng, lò sưởi nhiên liệu, vỉ nướng, v.v., giải quyết các vấn đề tương thích trong điều kiện làm việc ở nhiệt độ cao và dính dầu của khoang bếp;

4. Thiết bị đánh lửa công nghiệp: Hệ thống đánh lửa điện tử cho nồi hơi, lò đốt, lò đốt nhiên liệu, phòng nướng sơn công nghiệp, thích hợp cho các khu công nghiệp có nhiệt độ cao, bụi bặm, yêu cầu đánh lửa thường xuyên;

5. Hệ thống đánh lửa máy tàu thủy/máy xây dựng: Mô-đun đánh lửa cho động cơ diesel tàu thủy, máy xúc, máy xúc lật, v.v., thích ứng với điều kiện làm việc khắc nghiệt như độ ẩm cao trên tàu và độ rung từ máy móc xây dựng;

6. Thiết bị đánh lửa cao áp khác: Thiết bị đánh lửa xung cao áp đặc biệt dành cho thiết bị đánh lửa pháo hoa, thiết bị đánh lửa ngoài trời, v.v., hỗ trợ lưu trữ và giải phóng năng lượng ổn định.

Sức mạnh nhà máy

Công ty TNHH Điện tử Pin'er Phật Sơn là nhà sản xuất tụ điện màng chuyên nghiệp trong nước. Nó tập trung vào nghiên cứu, sản xuất và bán tụ điện màng polypropylen kim loại. Công ty tuân thủ khái niệm "dựa trên công nghệ, chất lượng là trên hết" và đã thiết lập một hệ thống tự kiểm soát toàn bộ quy trình từ nguyên liệu đến thành phẩm, cung cấp các sản phẩm tụ điện có độ tin cậy cao cho các lĩnh vực năng lượng mới, điều khiển công nghiệp và điện tử tiêu dùng.

Để đảm bảo chất lượng và hiệu quả, Pir Electronics đã trang bị cho mình các thiết bị thử nghiệm và sản xuất hoàn toàn tự động hàng đầu trong ngành, bao gồm:

Máy quấn màng tốc độ cao: Đạt được độ cuộn màng chính xác, đảm bảo tính đồng nhất của sản phẩm;

Máy mạ điện chân không: Tăng cường khả năng dẫn điện cực và khả năng chống đột biến điện;

Máy lắp ráp hàn hoàn toàn tự động: Đạt được khả năng định vị trực quan và hàn laser, nâng cao hiệu quả sản xuất;

Máy kiểm tra tụ điện thông minh: Tiến hành kiểm tra thông số toàn diện và truy xuất nguồn gốc dữ liệu cho sản phẩm;

Máy trộn và rót Epoxy: Đạt được khả năng đóng gói không bong bóng, tăng cường khả năng chống ẩm và cách nhiệt của sản phẩm.

Thông qua thiết bị tiên tiến và kiểm soát chất lượng nghiêm ngặt, Piel Electronics đạt được khả năng truy xuất nguồn gốc sản xuất đầy đủ, đảm bảo rằng mỗi sản phẩm đều có hiệu suất ổn định, đáng tin cậy và bền bỉ.
