Trong lĩnh vực công nghệ điện tử, máy biến áp, với tư cách là thành phần cốt lõi để chuyển đổi năng lượng điện và truyền tín hiệu, đặc tính hiệu suất của chúng quyết định trực tiếp đến hiệu quả và độ tin cậy của hệ thống mạch. Dựa vào đặc tính tần số làm việc, máy biến áp có thể được phân thành hai loại chính: tần số cao và tần số thấp. Hai loại này thể hiện sự khác biệt đáng kể trong việc lựa chọn vật liệu, thiết kế kết cấu và ứng dụng kỹ thuật, có tác động sâu sắc đến việc tối ưu hóa hiệu suất và tích hợp hệ thống của các thiết bị điện tử hiện đại.

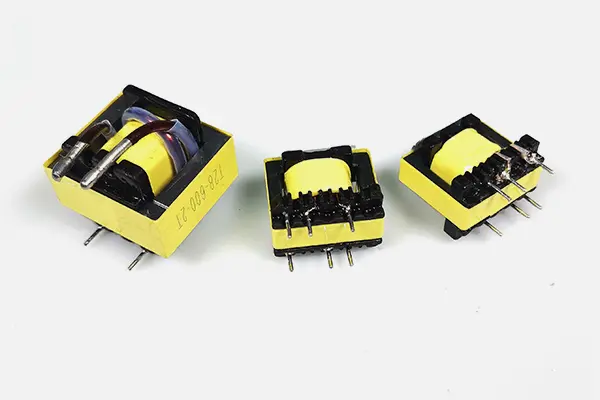

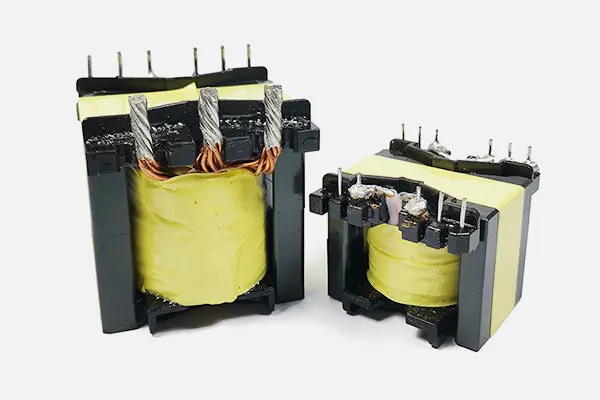

Dải tần hoạt động của máy biến áp tần số cao thường trải dài từ kilohertz đến megahertz và việc lựa chọn vật liệu lõi từ của chúng tuân theo nguyên tắc giảm thiểu tổn thất tần số cao. Vật liệu Ferrite, với cấu trúc tinh thể Spinel độc đáo, có khả năng thấm từ tuyệt vời và tổn thất dòng điện xoáy thấp trong điều kiện tần số cao, khiến chúng trở thành vật liệu được ưa chuộng cho máy biến áp tần số cao. Lõi từ hợp kim vô định hình được tối ưu hóa hơn nữa, bằng cách phá vỡ sự sắp xếp trật tự tầm xa của các nguyên tử, giảm tổn thất trễ xuống dưới 1/10 so với tổn thất trễ của vật liệu truyền thống và đặc biệt phù hợp với các ứng dụng tần số siêu cao cấp GHz. Sự kết hợp giữa đặc tính từ mềm và khả năng đáp ứng tần số cao của các vật liệu này cho phép máy biến áp tần số cao đạt được các ứng dụng đột phá trong việc chuyển đổi nguồn điện, mạch tần số vô tuyến và các lĩnh vực khác.
Máy biến áp tần số thấp vẫn nằm trong phạm vi tần số nguồn (50/60Hz) và vật liệu lõi từ của chúng đã phát triển với công nghệ tấm thép silicon làm lõi. Các tấm thép silicon định hướng hạt (110) được hình thành thông qua quá trình cán nguội có thể đạt được tính thấm từ gần với giới hạn lý thuyết trong điều kiện tần số nguồn. Cấu trúc nhiều lớp chặn đường dòng điện xoáy một cách hiệu quả, duy trì tổn thất lõi ở mức công nghiệp là 0,5-2,0W/kg. Mặc dù tổn thất tăng theo cấp số nhân ở dải tần số cao nhưng nó vẫn duy trì vị trí không thể thay thế trong lĩnh vực máy biến áp công suất lớn, với công suất một tổ máy đạt tới mức MVA.
Ưu điểm về âm lượng của máy biến áp tần số cao bắt nguồn từ hiệu ứng tần số của định luật cảm ứng điện từ Faraday. Khi tần số hoạt động tăng lên, diện tích mặt cắt ngang của lõi từ cần thiết để duy trì cùng mật độ từ thông sẽ giảm tỷ lệ nghịch với số vòng dây. Số liệu thực nghiệm cho thấy khi tăng tần số từ 50Hz lên 100kHz, âm lượng của máy biến áp có thể giảm xuống còn 1/200 so với ban đầu. Đặc tính này đặc biệt quan trọng trong các thiết bị di động, chẳng hạn như máy biến áp tần số cao trong bộ sạc điện thoại di động, có âm lượng chỉ bằng 5% so với máy biến áp tần số thấp có cùng công suất. Về hiệu suất, máy biến áp tần số cao có thể đạt hiệu suất chuyển đổi trên 90% trong điều kiện tải thông thường bằng cách tối ưu hóa tỷ lệ tổn thất lõi từ và tổn thất đồng. So với máy biến áp tần số thấp truyền thống, hiệu suất này được cải thiện từ 10-15 điểm phần trăm.
Đặc tính âm lượng của máy biến áp tần số thấp có liên quan chặt chẽ đến các kịch bản ứng dụng của chúng. Trong lĩnh vực truyền tải điện, máy biến áp ngâm dầu cỡ lớn có công suất một pha đến 800 MVA có đường kính lõi trên 3 mét. Quy mô khối lượng này là cơ sở để duy trì sự vận hành ổn định của lưới điện. Về hiệu suất, mặc dù hiệu suất toàn tải có thể đạt trên 98% nhưng trong điều kiện tải một phần, tỷ lệ tổn thất không tải tăng lên đáng kể, dẫn đến hiệu suất toàn diện chỉ 85%, nêu bật thách thức về thiết kế khả năng thích ứng tải.
Bối cảnh ứng dụng của máy biến áp tần số cao thể hiện các đặc điểm đa dạng: Trong lĩnh vực chuyển đổi nguồn điện, tính năng tần số cao của chúng làm giảm đáng kể khối lượng và trọng lượng của nguồn điện, thúc đẩy sự phát triển của bộ điều hợp máy tính xách tay theo hướng nhẹ và mỏng; trong các trạm cơ sở truyền thông, máy biến áp xung đạt được tốc độ truyền tín hiệu số cách ly cao; trong lĩnh vực sưởi ấm điện từ, hiệu suất của nguồn sưởi cảm ứng tần số cao vượt quá 95%, cách mạng hóa chế độ sưởi ấm điện trở truyền thống. Đặc biệt đáng chú ý là lĩnh vực trạm sạc xe điện, nơi ứng dụng cộng tác của máy biến áp tần số cao và các thành phần cacbua silic cho phép mật độ năng lượng của mô-đun sạc vượt quá 50W/in³.
Máy biến áp tần số thấp tạo thành nền tảng vững chắc trong cơ sở hạ tầng năng lượng: Trong lưới điện thông minh, máy biến áp phân phối, với tư cách là nút chủ chốt trong “mười km cuối cùng”, thực hiện hai chức năng biến đổi điện áp và kiểm soát chất lượng điện năng; trong lĩnh vực vận tải đường sắt, máy biến áp lực kéo 25kV/1500V, thông qua thiết kế kết cấu đặc biệt, đáp ứng yêu cầu ổn định nhiệt dưới tác động của dòng điện lớn; Trong hệ thống kết nối lưới năng lượng mới, máy biến áp tần số thấp đạt được kết nối linh hoạt giữa bộ biến tần quang điện và lưới điện, đồng thời khả năng chống bão hòa của chúng đảm bảo hoạt động ổn định trong điều kiện lưới điện yếu.
Các vấn đề tương thích điện từ do máy biến áp tần số cao gây ra có tính chất kép: dải tần hoạt động của chúng (dưới 30 MHz) trùng với dải tần nhạy cảm của các thiết bị điện tử, dẫn đến nguy cơ nhiễu bức xạ đáng kể. Thông qua mô phỏng điện từ ba chiều để tối ưu hóa cấu trúc lõi từ, điện dung tản lạc có thể giảm 60%; sử dụng công nghệ lớp che chắn từ tính tinh thể nano, mật độ từ thông rò rỉ có thể được kiểm soát dưới 0,5 mT. Ở đầu nhận, mạng lọc EMI bao gồm cuộn cảm chế độ chung và tụ điện X có thể đạt được hiệu ứng triệt tiêu nhiễu hơn 30 dB đối với nhiễu dẫn truyền.
Các vấn đề tương thích điện từ của máy biến áp tần số thấp chủ yếu biểu hiện ở hiện tượng nhiễu dẫn: Từ trường tần số nguồn (50/60Hz) có thể ảnh hưởng đến các thiết bị đo chính xác thông qua khớp nối từ. Sử dụng tấm chắn bằng hợp kim polomy có thể làm giảm từ trường xuống mức từ trường Trái đất. Trong các ứng dụng thiết bị y tế, thông qua thiết kế cân bằng cuộn dây đôi, độ tự cảm rò rỉ của máy biến áp có thể nhỏ hơn 1μH, triệt tiêu hiệu quả nhiễu chế độ chung tần số nguồn. Điều đáng chú ý là tải phi tuyến trong lưới điện thông minh dẫn đến sự gia tăng tổn thất hài hòa của máy biến áp tần số thấp, thúc đẩy sự phát triển của vật liệu lõi từ theo hướng hợp kim tinh thể nano.
Sự phát triển công nghệ và xu hướng tích hợp hệ thống
Máy biến áp tần số cao đang phát triển theo hướng mật độ công suất cao hơn và phạm vi nhiệt độ hoạt động rộng hơn. Việc tích hợp các thiết bị gallium nitride với công nghệ biến áp phẳng đã cho phép mật độ công suất của các mô-đun nguồn chuyển mạch vượt quá 100W/cm³. Trong lĩnh vực xe điện, hệ thống sạc bệ 800V yêu cầu máy biến áp phải có cường độ cách điện trên 10kV, tạo nên sự đột phá của công nghệ cách điện composite tụ màng.
Trong lĩnh vực máy biến áp tần số thấp, trọng tâm là nhu cầu của lưới điện thông minh. Bằng cách lắp đặt các cảm biến dòng quang và bộ điều khiển nhiệt độ thông minh, bạn có thể theo dõi trạng thái của máy biến áp theo thời gian thực. Trong kịch bản tích hợp năng lượng mới, thiết kế máy biến áp phân chia nhiều cuộn dây được áp dụng, có thể đáp ứng đồng thời các yêu cầu tích hợp đa nguồn của quang điện, lưu trữ năng lượng và cọc sạc, nâng cao tính linh hoạt của mạng lưới phân phối.
Cách tiếp cận công nghệ khác biệt này về cơ bản phản ánh xu hướng tất yếu của công nghệ điện tử công suất là hướng tới tần số cao hơn và trí thông minh cao hơn. Máy biến áp tần số cao và máy biến áp tần số thấp không chỉ đơn giản là thay thế mà là giải pháp bổ sung cho nhau được hình thành ở các quy mô không gian và thời gian khác nhau. Trong tương lai, với việc áp dụng rộng rãi các thiết bị có băng thông rộng và tích hợp các thuật toán trí tuệ nhân tạo, công nghệ máy biến áp sẽ tạo ra nhiều ứng dụng sáng tạo hơn trong sự giao thoa giữa chuyển đổi năng lượng điện từ và xử lý thông tin.
