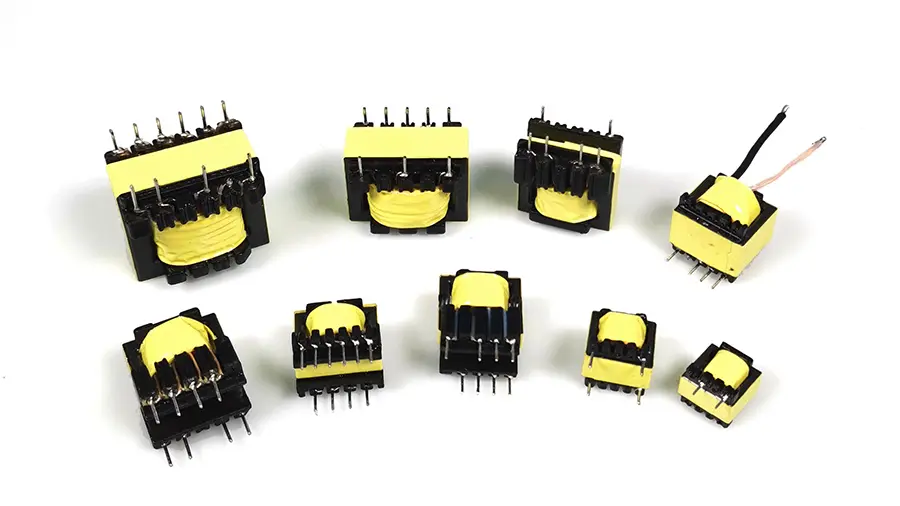

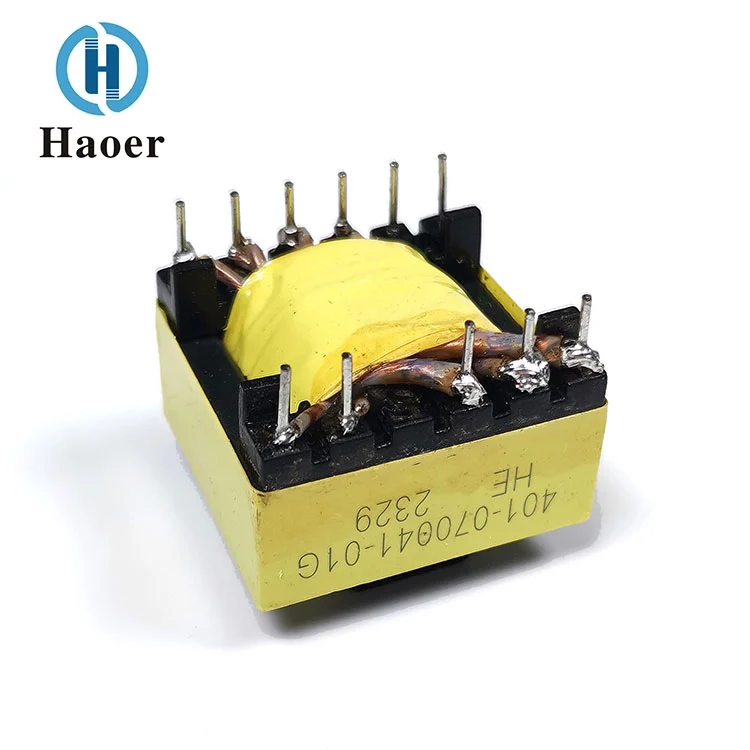

Máy biến áp cao tầnlà các thành phần chuyển đổi điện áp xoay chiều, dòng điện và trở kháng đặc tính. Khi dòng điện xoay chiều chạy qua cuộn sơ cấp, một từ thông xoay chiều được tạo ra trong lõi sắt (hoặc lõi từ), từ đó tạo ra điện áp làm việc (hoặc dòng điện) trong cuộn thứ cấp.
Máy biến áp cao tần bao gồm lõi biến áp (hoặc lõi từ) và cuộn dây điện từ. Cuộn dây điện từ có từ hai cuộn dây trở lên. Cuộn dây mắc vào cuộn dây gọi là cuộn sơ cấp, các cuộn dây còn lại gọi là cuộn thứ cấp. Lõi từ của máy biến áp bao gồm lõi từ hình trụ, lõi từ loại RM, lõi từ loại E, lõi từ loại EC, ETD và EER, lõi từ loại EP, lõi từ hình vòng, lõi từ loại PQ, v.v. Các lõi từ này có tác động gì đến hoạt động của máy biến áp? Sau đây có thể cung cấp một phân tích chi tiết.
Khung và cuộn dây về cơ bản được bao bọc bởi lõi từ, mang lại hiệu quả che chắn thực tế tuyệt vời chống lại EMI; các thông số kỹ thuật của lõi từ loại lon đều tuân thủ các tiêu chuẩn IEC và có khả năng thay thế tốt trong quá trình sản xuất; nó có thể cung cấp loại khung đơn giản (không cần chèn chốt) và loại khung lắp đặt bảng PCB (có chèn pin); do thiết kế dạng lon nên giá thành cao hơn so với lõi từ cùng quy cách của các loại khác; Vì hình dạng của nó, nó không có lợi cho việc tản nhiệt bằng ống dẫn nhiệt, vì vậy nó không thích hợp để sử dụng trong các máy biến áp điện và cuộn cảm có công suất cao.
So với loại hình trụ, hai mặt đối xứng của loại hình trụ đã bị loại bỏ. Thiết kế này có lợi hơn cho việc làm mát ống dẫn nhiệt và tìm thấy các dây có kích thước lớn; so với loại hình trụ, nó tiết kiệm khoảng 40% không gian lắp đặt; khung có thể là loại hình kim hoặc loại ghim; nó có thể được cài đặt bằng một cặp kẹp sắt; lõi từ loại RM có thể được chế tạo thành dạng phẳng (phù hợp với máy biến dòng phẳng hiện tại hoặc lắp trực tiếp lõi từ lên bảng mạch cấp nguồn đã được thiết kế sẵn cuộn dây); tuy tác dụng che chắn không tốt bằng loại hình trụ nhưng vẫn hữu ích.
Loại lõi từ này có cấu trúc gần giống với loại E và loại lon. Giống như lõi từ loại E, chúng cung cấp đủ không gian cho các dây dẫn có tiết diện lớn (phù hợp với xu hướng dòng điện cao áp thấp hiện nay trong các bộ nguồn chuyển mạch); hình dạng lõi từ này cũng có khả năng tản nhiệt tốt qua ống dẫn nhiệt; do cột trung tâm có dạng hình trụ, so với cột hình chữ nhật có cùng tiết diện, chiều dài của cuộn dây một vòng giảm 11%, giúp giảm 11% tổn thất đồng và cũng cho phép lõi từ cung cấp công suất cao hơn; Hơn nữa, cột trung tâm có dạng hình trụ còn ngăn ngừa nguy cơ mất an toàn làm hỏng lớp cách điện của cáp quấn trong quá trình quấn do các góc nhọn của cột giữa hình chữ nhật.
Giá thành của lõi từ loại E thấp hơn nhiều. Quá trình cuộn dây và lắp ráp rất đơn giản. Loại lõi từ này hiện được sử dụng rộng rãi nhất về hình dáng. Tuy nhiên, nhược điểm của nó là không thể tự cung cấp khả năng che chắn. Lõi từ loại E có thể được lắp đặt theo các hướng khác nhau và có thể được sử dụng nối tiếp để đạt được công suất đầu ra lớn hơn. Các lõi từ này có thể được chế tạo ở dạng phẳng (là dạng lõi từ rất phổ biến cho các máy biến áp phẳng hiện nay); họ cũng có thể cung cấp các khung không có chốt và loại có chốt; Do khả năng làm mát ống dẫn nhiệt tuyệt vời và khả năng sử dụng nối tiếp nên hầu hết các cuộn cảm và máy biến áp công suất cao đều sử dụng loại lõi từ này.
Cột trung tâm hình vòng của lõi từ loại EP có cấu trúc ba chiều. Ngoài phần đuôi tiếp xúc với bo mạch PCB, cuộn dây được bao bọc hoàn toàn nên có khả năng che chắn tuyệt vời. Hình dạng độc đáo này giảm thiểu ảnh hưởng của khe hở không khí tạo ra trên bề mặt trong quá trình lắp ráp hai lõi từ, đồng thời mang lại thể tích lớn hơn và tỷ lệ sử dụng không gian tổng thể cao hơn.
Đối với các nhà sản xuất, lõi từ hình vòng là tiết kiệm nhất. Trong số các lõi từ khác nhau được so sánh giữa hai loại, nó có giá thành thấp nhất; do ứng dụng khung nên chi phí lắp ráp và bổ sung bằng 0; khi thích hợp, nó có thể được quấn bằng máy quấn; khả năng che chắn của nó rất tốt.
Lõi từ loại PQ được thiết kế đặc biệt cho cuộn cảm và máy biến áp được sử dụng trong việc chuyển đổi nguồn điện. Thiết kế hình dạng PQ giúp nâng cao tỷ lệ giữa thể tích, diện tích lõi từ và tổng diện tích của cuộn dây; thiết kế như vậy có thể tạo ra độ tự cảm lớn nhất và diện tích cuộn dây tối đa với lõi từ tính ít nhất; thiết kế này cho phép đạt được công suất đầu ra tối đa với khối lượng máy biến áp và trọng lượng tịnh nhỏ nhất, đồng thời chiếm ít không gian lắp đặt PCB nhất; nó có thể được cố định tại chỗ bằng một cặp kẹp sắt; Thiết kế hợp lý này còn giúp tiết diện đường từ của lõi từ đồng đều hơn, do đó kiểu cấu trúc lõi từ này cũng làm giảm số lượng điểm nóng làm việc so với các lõi từ khác trong thiết kế tổng thể.
