Phân tích ứng dụng của tụ điện màng trong thiết bị sưởi điện từ

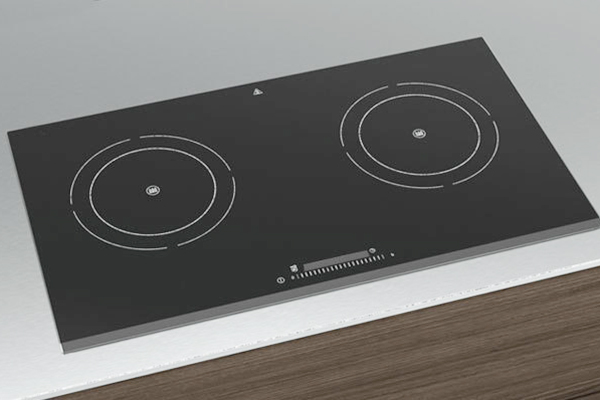

Công nghệ gia nhiệt điện từ (IH) được sử dụng rộng rãi trong các thiết bị gia dụng và thiết bị công nghiệp, bao gồm bếp từ, nồi cơm điện IH, máy nước nóng cảm ứng, máy hàn kín và lò nấu chảy công nghiệp. Các thiết bị này chuyển đổi nguồn điện AC hoặc nguồn DC thành AC tần số cao (1 kHz -- 1 MHz) thông qua các mạch biến tần nửa cầu hoặc toàn cầu. Dòng điện tần số cao tạo ra từ trường xen kẽ, tạo ra dòng điện xoáy trong các vật kim loại, tạo ra nhiệt.

Tụ điện màng đóng vai trò quan trọng trong mạch IH, phục vụ ba chức năng chính:

1. Lọc EMC đầu vào (C1/C2)

Cùng với cuộn cảm ở chế độ chung,tụ điện phimtạo thành bộ lọc loại Pi ở đầu vào AC. Chúng triệt tiêu nhiễu điện từ do chuyển mạch tốc độ cao IGBT tạo ra và bảo vệ thiết bị khỏi nhiễu loạn lưới điện bên ngoài. C1 thường sử dụng tụ điện loại MKP‑X2 (3 µF -- 10 µF, 275 VAC -- 300 VAC, kết nối Y), trong khi C2 sử dụng tụ điện màng kim loại MKP (3 µF -- 10 µF, 450 VAC -- 500 VAC, kết nối tam giác).

2. DC‑Link (C3)

Sau khi chỉnh lưu cầu ba pha, C3 hoạt động với một cuộn cảm để chuyển đổi DC xung thành DC ổn định cho giai đoạn biến tần. Vai trò chính của nó là hỗ trợ DC‑Link --- hấp thụ dòng điện gợn và điện áp hài được tạo ra bởi chuyển mạch IGBT, ngăn chặn hiện tượng tự dao động trong bus DC có thể làm hỏng IGBT và rút ngắn tuổi thọ của thiết bị.

3. Mạch cộng hưởng tần số cao

Tụ điện cộng hưởng (thường là 0,1 µF - 0,8 µF, định mức lên tới 1600 V DC) tạo thành một mạch chứa với cuộn dây cảm ứng, thiết lập từ trường dao động tần số cao tạo ra nhiệt trong phôi kim loại. Bếp từ thường hoạt động ở tần số 20 kHz - 40 kHz, tạo ra dv/dt cao và dòng điện dao động lớn qua tụ điện cộng hưởng.

Tại sao tụ điện phim?

Tụ điện màng polypropylen kim loại được ưa thích cho các ứng dụng IH do:

● Suy hao tần số cao thấp -- Hệ số tản nhiệt thấp đảm bảo tỏa nhiệt bên trong ở mức tối thiểu.
● ESR và ESL thấp -- Rất quan trọng để mang dòng điện gợn sóng cao đồng thời giảm thiểu sinh nhiệt. Tụ MKP tiên tiến có thể đạt ESR dưới 15 mΩ, giảm đáng kể nguy cơ tăng nhiệt độ.
● Khả năng chịu được dv/dt cao -- Cần thiết cho các mạch cộng hưởng có điện áp thay đổi nhanh.
● Đặc tính tự phục hồi tuyệt vời -- Loại bỏ sự cố điện môi cục bộ mà không gây hư hỏng nghiêm trọng, đảm bảo thời gian sử dụng lâu dài.
● Thiết kế không phân cực -- Đơn giản hóa cách bố trí mạch và điều chỉnh điện áp ngược mà không gây hư hỏng.
● Kích thước nhỏ gọn với mật độ năng lượng cao -- Cho phép thiết kế tích hợp, mỏng cho các thiết bị IH hiện đại.

Tụ phimlà những thành phần không thể thiếu trong thiết bị sưởi điện từ, cho phép vận hành tần số cao đáng tin cậy, chuyển đổi năng lượng hiệu quả và tuổi thọ dài. Đối với các OEM và nhà sản xuất bộ nguồn, việc lựa chọn tụ điện màng có thông số kỹ thuật phù hợp --- bao gồm định mức điện áp, khả năng dv/dt, ESR và hiệu suất nhiệt --- là điều cần thiết để đảm bảo độ tin cậy của sản phẩm và khả năng cạnh tranh trên thị trường.
