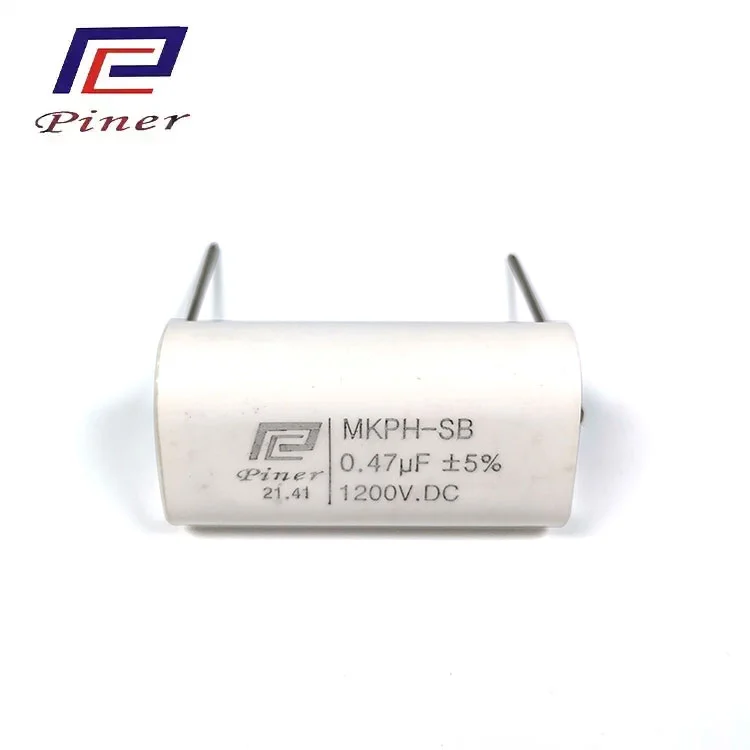

A Tụ điện mô-đun chuyển mạch hệ thốngđóng vai trò quan trọng trong việc chuyển đổi năng lượng bằng cách quản lý năng lượng điện trong các mạch chuyển mạch, giảm dao động điện áp và hỗ trợ hoạt động ổn định khi tải thay đổi. Khi việc chuyển đổi nguồn điện ngày càng trở nên quan trọng trong các bộ biến tần quang điện, hệ thống lưu trữ năng lượng, thiết bị sạc xe điện và hệ thống điều khiển công nghiệp, việc lựa chọn tụ điện đã trở thành vấn đề quan trọng trong hiệu suất sử dụng điện và thiết kế mạch.
Bộ nguồn chuyển mạch điều chỉnh đầu ra điện bằng cách bật và tắt nhanh chóng các thiết bị bán dẫn. Quá trình này cho phép chuyển đổi năng lượng hiệu quả nhưng cũng tạo ra gợn sóng điện áp và dòng điện mà mạch xung quanh phải quản lý.
Tụ điện lưu trữ và giải phóng năng lượng điện trong chu kỳ chuyển mạch, giúp ổn định điện áp DC, lọc các thành phần điện không mong muốn và giảm dao động trên toàn bộ giai đoạn nguồn. Hiệu suất của chúng ảnh hưởng đến điện áp gợn, phản ứng nhất thời, nhiễu điện từ và điều kiện hoạt động của các linh kiện điện tử khác.
Sự đóng góp của tụ điện phụ thuộc vào vị trí của nó trong mạch. Tụ điện đầu vào giúp quản lý sự biến đổi điện áp ở giai đoạn cấp nguồn, trong khi tụ điện đầu ra giúp điều chỉnh điện áp chuyển đổi cung cấp cho tải. Tụ điện được sử dụng trong mạch cộng hưởng hoặc mạch giảm âm thực hiện các chức năng khác nhau, bao gồm hỗ trợ chuyển đổi chuyển mạch và điều khiển hoạt động của mạch.
Việc lựa chọn tụ điện không chỉ liên quan đến điện dung danh định và điện áp định mức. Điện trở nối tiếp tương đương (ESR), độ tự cảm nối tiếp tương đương (ESL), tổn hao điện môi, khả năng dòng điện gợn sóng và nhiệt độ vận hành đều có thể ảnh hưởng đến hiệu suất.
ESR góp phần gây ra tổn thất điện trở khi dòng điện gợn sóng đi qua tụ điện. Đối với mô hình điện trở đơn giản, tổn thất điện năng liên quan có thể được biểu thị bằng P = I2 × ESR, trong đó I biểu thị dòng điện gợn sóng hiệu dụng. ESR thấp hơn có thể làm giảm thành phần tổn thất này, mặc dù hiệu suất thực tế cũng phụ thuộc vào tần số, nhiệt độ, kết cấu và điều kiện mạch điện.
ESL ảnh hưởng đến trở kháng tần số cao và hành vi nhất thời, trong khi đặc tính điện môi ảnh hưởng đến sự tiêu tán năng lượng trong các chu kỳ sạc và phóng điện lặp lại. Nhiệt độ và ứng suất điện cũng ảnh hưởng đến tuổi thọ của thiết bị. Do đó, việc chọn các đặc tính phù hợp cho tần số hoạt động và cấu hình dòng điện có thể giúp cân bằng hiệu suất chuyển đổi, hiệu suất nhiệt và độ ổn định lâu dài.
A Tụ điện mô-đun chuyển mạch hệ thốngcó thể phục vụ các chức năng khác nhau tùy thuộc vào cấu trúc liên kết nguồn và vị trí mạch. Trong bộ chuyển đổi cộng hưởng LLC, tụ điện tạo thành một phần của mạng cộng hưởng cùng với các phần tử cảm ứng. Đặc tính điện của chúng ảnh hưởng đến tần số cộng hưởng và các điều kiện truyền năng lượng qua bộ chuyển đổi.
Trong bộ chuyển đổi toàn cầu chuyển pha (PSFB), tụ điện có thể hỗ trợ lọc đầu vào, làm mịn đầu ra hoặc các chức năng mạch khác. Điện dung, định mức điện áp, khả năng dòng điện gợn sóng và đặc tính điện môi cần thiết sẽ thay đổi tùy theo vai trò dự kiến.
Đối với các bộ biến tần quang điện và lưu trữ năng lượng, tụ điện DC-link giúp ổn định bus DC trung gian giữa các giai đoạn chuyển đổi. Trong thiết bị sạc EV và nguồn điện trạm gốc truyền thông, tụ điện hỗ trợ lọc và quản lý nhất thời dưới các mức tải vận hành khác nhau. Hệ thống điều khiển công nghiệp cũng sử dụng tụ điện để duy trì các điều kiện điện thích hợp trong các mạch điều khiển và chuyển đổi nguồn.
Hiệu suất điện phụ thuộc vào đặc tính vật liệu, cấu trúc thành phần, tính nhất quán trong sản xuất và quy trình kiểm tra. Sản xuất tụ điện màng có thể bao gồm cuộn màng, kim loại hóa bề mặt cuối, đóng gói, đánh dấu và thử nghiệm điện. Mỗi giai đoạn góp phần tạo nên các đặc tính vật lý và điện của thành phần đã hoàn thiện.
Công ty TNHH Điện tử Haoer Quảng Đông và công ty chị em của nó, Công ty TNHH Điện tử Pin'er Phật Sơn, hoạt động trong các lĩnh vực linh kiện điện tử liên quan. Haoer tập trung vào máy biến áp, bộ lọc và cuộn cảm tần số cao, trong khi Pin'er chuyên về tụ điện màng và tụ điện công nghiệp. Thiết bị sản xuất được ghi nhận của họ bao gồm máy kim loại hóa, thiết bị trộn và đổ nhựa epoxy, hệ thống đánh dấu bằng laser và máy kiểm tra tụ điện.
Kiểm tra điện có thể đánh giá điện dung, điện áp chịu được, đặc tính cách điện và tổn hao. Kiểm tra nguyên liệu đầu vào và kiểm tra sản phẩm đầu ra cũng là một phần của quy trình kiểm soát chất lượng được ghi lại. Các biện pháp này có liên quan đến việc duy trì tính nhất quán trong sản xuất, đặc biệt đối với các bộ phận được sử dụng trong các ứng dụng chuyển đổi năng lượng có yêu cầu khắt khe.
Việc cải thiện hiệu quả sử dụng năng lượng đòi hỏi phải có thiết kế phối hợp trên toàn bộ mạch chuyển đổi hoàn chỉnh. Các kỹ sư thường đánh giá tần số chuyển mạch, đặc tính tải, dòng điện gợn sóng, điều kiện nhiệt, vị trí đặt các bộ phận và đặc tính điện của các bộ phận được kết nối với nhau. Chỉ tăng điện dung không nhất thiết cải thiện hiệu suất, vì kích thước, tổn thất, phản ứng nhất thời và độ ổn định của mạch phải được xem xét cùng nhau.
Do đó, Tụ điện mô-đun chuyển mạch hệ thống phải được đánh giá theo chức năng điện cụ thể của nó chứ không phải theo thành phần riêng biệt. Trong các hệ thống sử dụng cấu trúc liên kết LLC hoặc PSFB, việc lựa chọn tụ điện và mô phỏng mạch có thể giúp đánh giá hành vi cộng hưởng, ứng suất điện và các điều kiện vận hành dự kiến trước khi xác thực nguyên mẫu.
Khi điện tử công suất tiếp tục phục vụ năng lượng tái tạo, giao thông vận tải, viễn thông và tự động hóa công nghiệp, thiết kế tụ điện vẫn có mối liên hệ chặt chẽ với hiệu suất chuyển đổi năng lượng. Hiểu được sự tương tác giữa vật liệu điện môi, thông số điện, cấu trúc liên kết mạch và điều kiện vận hành cung cấp cơ sở thực tế để đánh giá cách thức hoạt động của một thiết bị điện.Tụ điện mô-đun chuyển mạch hệ thốnggóp phần nâng cao hiệu quả sử dụng điện.
