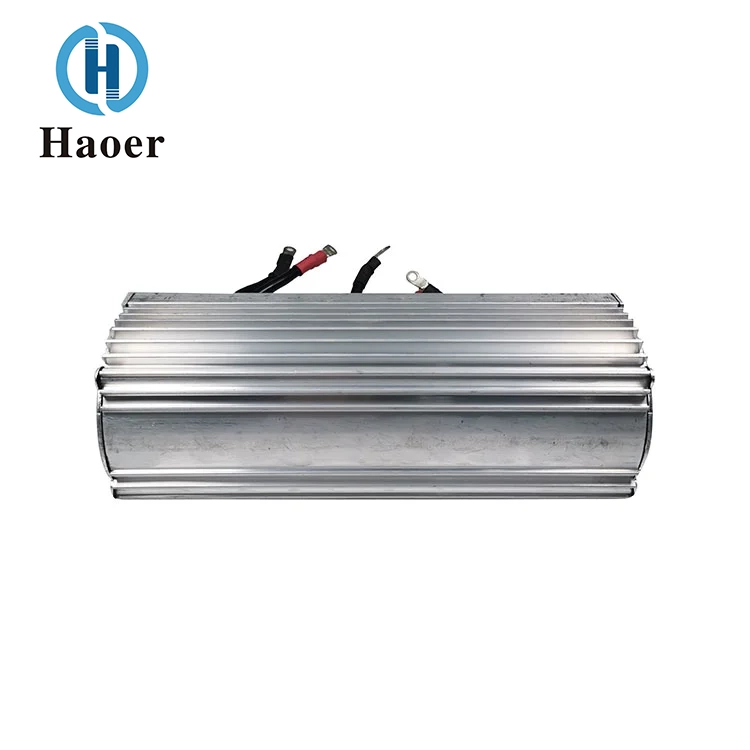

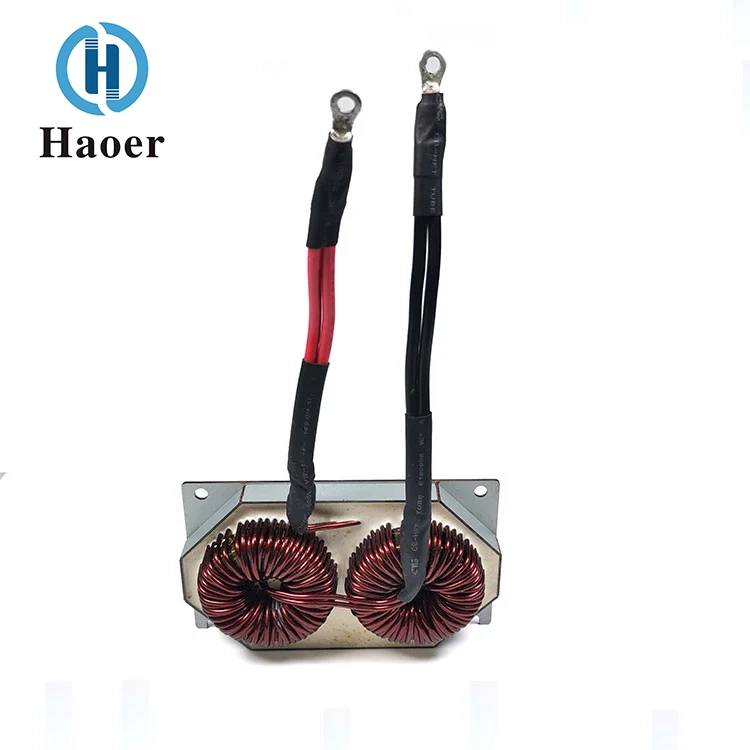

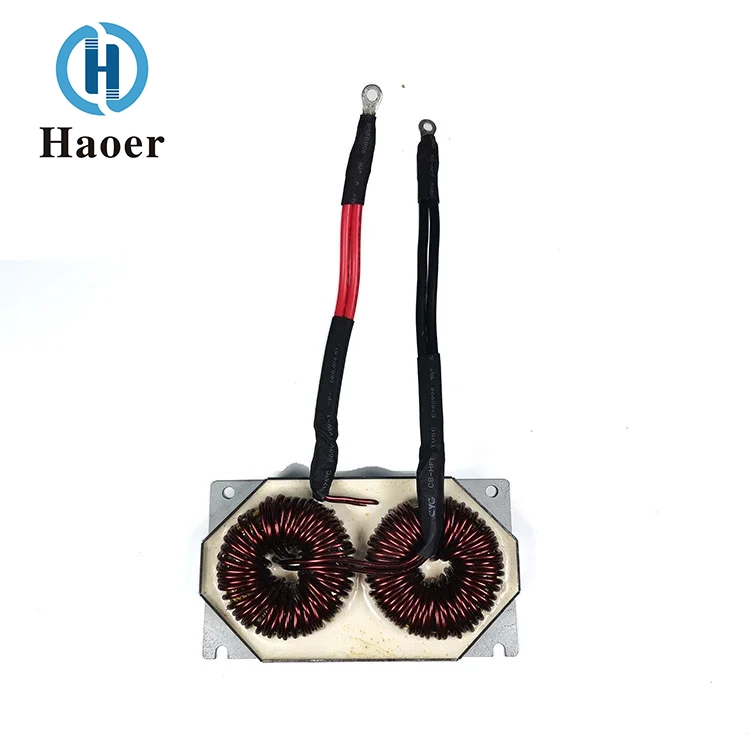

Cuộn cảm lắp ráp nguồn điện biến tần quang điện

Nguyên tắc

Cuộn cảm lắp ráp nguồn điện biến tần quang điện do nhà cung cấp Haoer sản xuất đóng ba vai trò cốt lõi trong biến tần, hỗ trợ chuyển đổi hiệu quả và kết nối lưới điện quang điện:

Lưu trữ năng lượng và chuyển đổi năng lượng trong giai đoạn biến tần DC-AC. Cuộn cảm hoạt động như một bộ phận lưu trữ năng lượng. Khi ống chuyển mạch đang dẫn điện, nó sẽ tích trữ năng lượng điện; khi tắt ống chuyển mạch, nó sẽ giải phóng năng lượng. Nó hoạt động kết hợp với cầu biến tần để chuyển đổi nguồn điện DC đầu ra từ tấm quang điện thành nguồn điện xoay chiều, đảm bảo điện áp và tần số đầu ra ổn định.

Đầu ra dòng điện xoay chiều của bộ biến tần lọc sóng hài nối lưới có chứa các sóng hài tần số cao. Cuộn cảm kết hợp làm suy giảm tín hiệu hài thông qua chức năng lọc chế độ vi sai, làm cho dạng sóng dòng điện đầu ra gần với sóng hình sin, đáp ứng các tiêu chuẩn hài hòa nối lưới (như GB/T 14549-2008); đồng thời, thông qua chức năng cuộn cảm chế độ chung sẽ triệt tiêu nhiễu chế độ chung giữa biến tần và lưới điện, tránh tín hiệu nhiễu được đưa trở lại tấm quang điện hoặc lưới điện.

Dòng điện đầu ra của tấm quang điện có tính năng làm mịn dòng điện và ổn định điện áp bị ảnh hưởng rất lớn bởi cường độ ánh sáng và dao động đáng kể. Cuộn cảm kết hợp có thể làm dịu các dao động dòng điện, ổn định điện áp đầu vào của biến tần, ngăn chặn sự thay đổi dòng điện đột ngột gây ảnh hưởng đến các thiết bị chuyển mạch và nâng cao độ tin cậy vận hành của biến tần.

Đặc trưng

· Khả năng mang dòng bão hòa cao

Bằng cách sử dụng lõi hợp kim sắt-silicon-nhôm/vô định hình, mật độ từ thông bão hòa vượt quá lõi ferrite truyền thống, có khả năng chịu được tác động dòng điện lớn tức thời của hệ thống quang điện (dòng điện cực đại có thể đạt gấp 2-3 lần dòng định mức) và giá trị điện cảm không giảm đáng kể, phù hợp với đặc tính dao động của nguồn quang điện.

· Dải tần số rộng với tổn thất thấp, nâng cao hiệu suất biến tần

Dải tần làm việc của Cuộn cảm của cụm nguồn cung cấp biến tần quang điện từ 10kHz đến 50kHz (dải tần số chính cho bộ biến tần quang điện), với tổn hao lõi (tổn hao sắt) và tổn hao cuộn dây (tổn hao đồng) cực thấp. Hiệu suất tổng thể của bộ phận là ≥ 99%, giúp giảm hiệu quả mức tiêu thụ năng lượng của biến tần và tăng khả năng phát điện của nhà máy quang điện.

· Khả năng thích ứng mạnh mẽ với phạm vi nhiệt độ rộng

Phạm vi nhiệt độ làm việc bao gồm -40oC đến + 125oC, với hệ số nhiệt độ thấm từ là ≤ ± 5%. Ngay cả trong môi trường ngoài trời của các nhà máy quang điện tiếp xúc với nhiệt độ cao và thời tiết lạnh khắc nghiệt, nó vẫn có thể duy trì hiệu suất ổn định và đáp ứng các yêu cầu về độ tin cậy ở cấp độ công nghiệp.

· Chống nhiễu và tuân thủ lưới điện

Cấu trúc lọc tích hợp có thể đồng thời triệt tiêu nhiễu chế độ chung/chế độ vi sai, giúp biến tần đạt được chứng nhận EMC cho kết nối lưới (như TUV, CE, UL) và ngăn chặn tín hiệu nhiễu ảnh hưởng đến lưới điện và các thiết bị xung quanh.

· Thiết kế mô-đun giúp đơn giản hóa việc phát triển bộ biến tần

Việc tích hợp nhiều chức năng của cuộn cảm giúp giảm số lượng linh kiện bên trong và độ phức tạp của hệ thống dây điện trong biến tần, rút ​​ngắn chu kỳ phát triển, giảm tỷ lệ hỏng hóc thiết bị, đồng thời giảm kích thước của biến tần để thích ứng với xu hướng thu nhỏ của hệ thống quang điện.

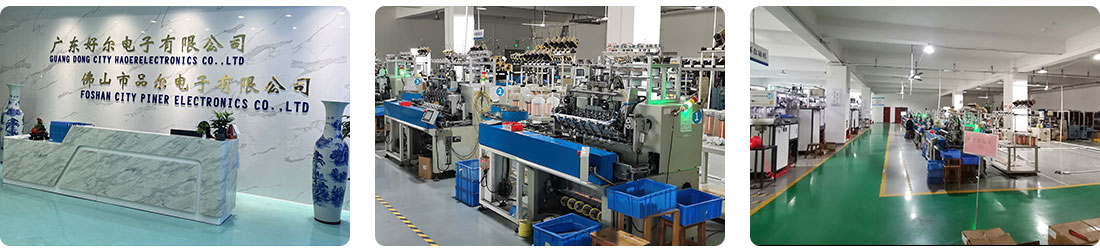

Sức mạnh công ty

Với sự hiện diện mạnh mẽ trong ngành công nghiệp kể từ năm 2008, Công ty TNHH Điện tử Haoer Quảng Đông là nhà sản xuất chuyên biệt các linh kiện từ tính chính xác. Các sản phẩm cốt lõi của chúng tôi—máy biến áp, bộ lọc và cuộn cảm tần số cao—là những phần không thể thiếu trong các ứng dụng tiên tiến trong chiếu sáng, thiết bị gia dụng, quang điện, UPS, hệ thống ô tô và truyền thông mạng.

Sự tăng trưởng của công ty được đánh dấu bằng khả năng sản xuất đáng kể: một số cơ sở sản xuất ở Phật Sơn, lực lượng lao động vượt quá 1.000 và khối lượng sản xuất hàng năm trên 100 triệu chiếc. Sự đầu tư của chúng tôi vào tự động hóa và kiểm tra độ chính xác, cùng với các chứng chỉ như CQC, UL, ISO 9000 và TS 16949, phản ánh sự cống hiến của chúng tôi cho sự xuất sắc.

Được hướng dẫn bởi các nguyên tắc đổi mới, lãnh đạo chất lượng và thành công trong hợp tác, Haoer tiếp tục củng cố chuyên môn của mình và đóng góp vào nhu cầu ngày càng phát triển của ngành điện tử toàn cầu.

Giấy chứng nhận

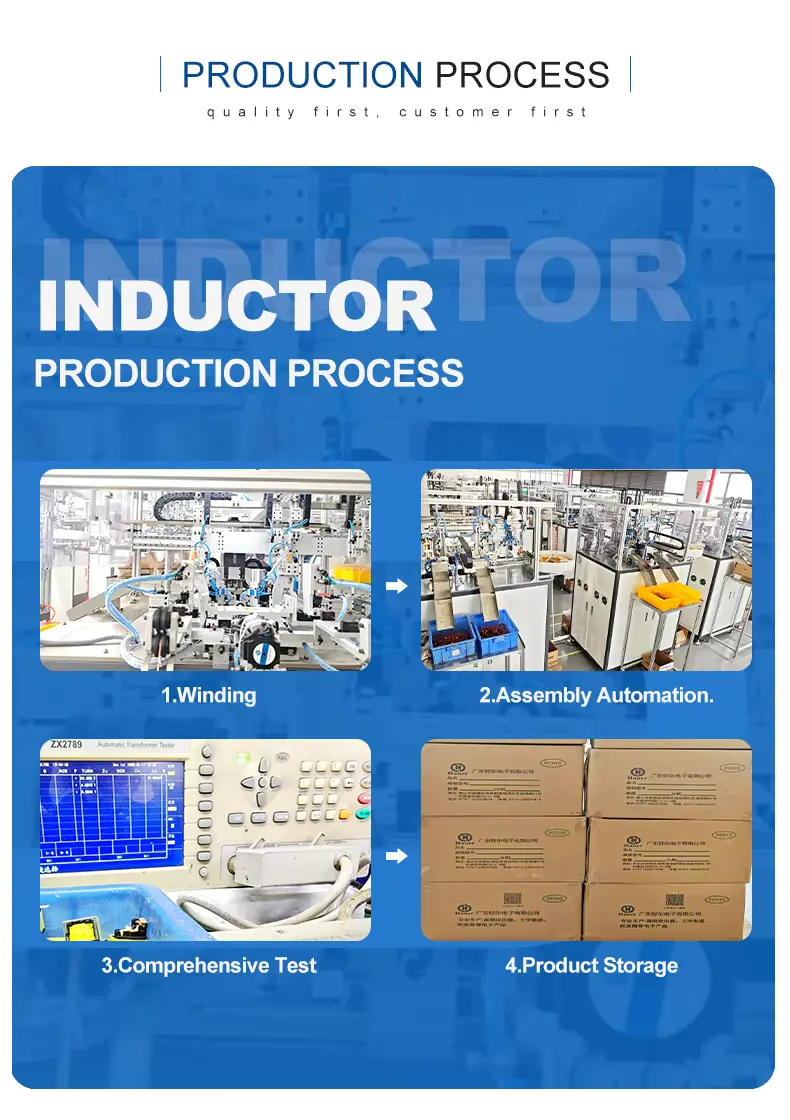

QUY TRÌNH SẢN XUẤT CUỘN CẢM

1.Winding

2. Tự động hóa lắp ráp.

3.Kiểm tra toàn diện

4. Lưu trữ sản phẩm

hậu cần

Gói hàng sẽ được gửi qua các công ty chuyển phát nhanh lớn (như DHL, UPS, TNT, FedEx, v.v.) và chúng tôi cũng có thể sắp xếp vận chuyển hàng không hoặc đường biển theo yêu cầu của bạn.

Câu hỏi thường gặp

1. Nhà máy của bạn sản xuất những loại tụ điện chính nào?

Công ty chúng tôi sản xuất màng kim loại, tụ màng năng lượng mới, máy biến áp cao tần, bộ lọc, cuộn cảm.

2. Cuộn cảm của bộ nguồn cung cấp biến tần quang điện của bạn có tuân thủ các tiêu chuẩn quốc tế không?

Có, sản phẩm của chúng tôi đáp ứng các tiêu chuẩn quốc tế IS09001-2015, UL, CUL, VDE và CQC. Sản phẩm của công ty đáp ứng các yêu cầu mới nhất về môi trường của EU và đáp ứng các tiêu chuẩn chỉ thị RoHs và REACH.

3. Làm thế nào tôi có thể nhận được báo giá?

Bạn có thể gửi RFQ trên trang web quốc tế của chúng tôi cho biết loại sản phẩm, số lượng và các yêu cầu khác. Nhóm của chúng tôi sẽ trả lời đề nghị của bạn trong thời gian sớm nhất.
