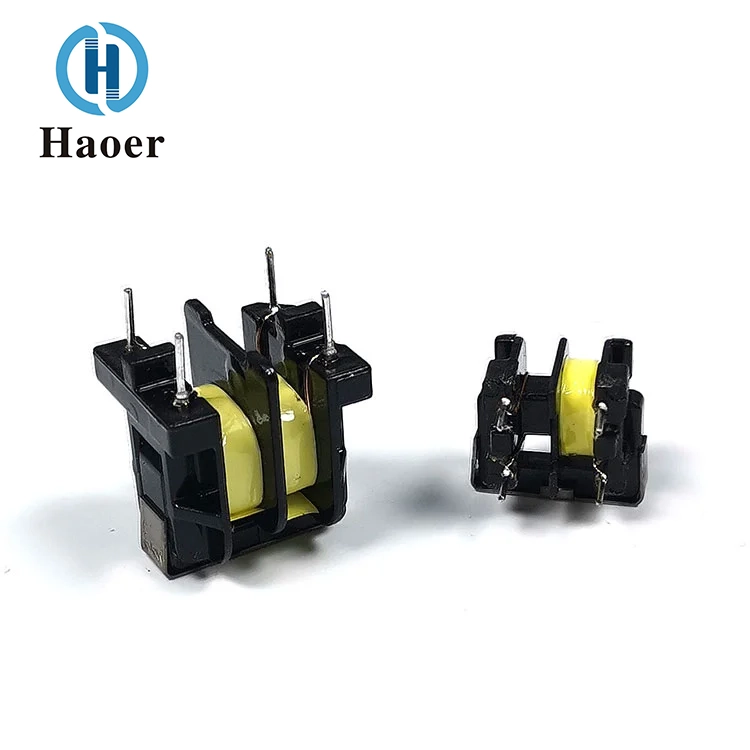

Bộ lọc biến áp hiện tại UU

Các tính năng chính và lợi thế cốt lõi

Thiết kế tích hợp:

Bộ lọc biến dòng UU do Nhà máy Haoer sản xuất tích hợp chức năng phát hiện dòng điện và lọc EMI vào một thành phần duy nhất, đơn giản hóa thiết kế mạch, giảm chiếm dụng không gian PCB, giảm chi phí hệ thống và tăng cường tích hợp thiết bị.

Phát hiện dòng điện có độ chính xác cao:

Thiết kế mạch từ kín hình chữ U đảm bảo hiệu suất ghép từ cao, với sai số tỷ số dòng điện ≤ ±1%, độ tuyến tính tốt, có thể phát hiện chính xác dòng điện trong khoảng từ 0,1A đến 100A, đáp ứng yêu cầu đo lường cấp công nghiệp.

Ngăn chặn nhiễu ở chế độ chung hiệu suất cao:

Lõi ferrite kết hợp với cuộn dây đối xứng có trở kháng cao đối với nhiễu ở chế độ chung, giảm nhiễu điện, bức xạ điện từ và các tín hiệu nhiễu khác một cách hiệu quả, giúp thiết bị vượt qua các chứng nhận EMC như CE, FCC và CQC.

Khả năng thích ứng băng thông rộng:

Dải tần hoạt động của Bộ lọc biến áp hiện tại UU bao gồm từ 50Hz đến 100 MHz, cân bằng cả khả năng phát hiện dòng điện tần số công nghiệp và triệt tiêu nhiễu tần số cao. Nó phù hợp cho nhiều ứng dụng như chuyển đổi nguồn điện, bộ biến tần và bộ biến tần quang điện.

Độ tin cậy và ổn định cao:

Thiết kế mạch từ kín giúp giảm rò rỉ từ tính, kẹp kim loại tăng cường độ bền cơ học, cuộn dây được kết hợp chặt chẽ với lõi từ mà không có bất kỳ nguy cơ lỏng lẻo nào. Phạm vi nhiệt độ hoạt động là -40oC đến +125oC, đáp ứng các yêu cầu của môi trường công nghiệp và ô tô.

Hiệu quả chi phí đáng kể:

So với việc sử dụng riêng máy biến dòng và cuộn cảm chế độ chung, thiết kế tích hợp giúp giảm chi phí mua sắm và lắp đặt, nâng cao hiệu quả sản xuất và phù hợp cho các ứng dụng hàng loạt quy mô lớn.

Thông số kỹ thuật và mô hình:

UU9.8 / UU10.5 / UU15.7 / UU16

Lõi từ khép kín hình chữ U bao gồm hai lõi từ ferrite mangan-kẽm/niken-kẽm đối xứng hình chữ U được nối với nhau. Nó được kết hợp với khung để tạo thành một mạch từ khép kín. Nó có tính thấm từ cao và điện trở từ thấp, có thể tập trung từ trường và giảm rò rỉ từ tính.

Cấu trúc cuộn dây kép bao gồm cuộn dây chính (phía sơ cấp) và cuộn dây phụ (phía thứ cấp): cuộn dây chính có số vòng ít hơn và đường kính dây dày hơn, được mắc nối tiếp với mạch đo; cuộn dây phụ có nhiều vòng dây hơn và đường kính dây mỏng hơn, dùng để xuất và lọc tín hiệu. Hai cuộn dây được quấn đối xứng trên khung để đảm bảo triệt tiêu chế độ chung và độ chính xác phát hiện dòng điện.

Bộ lọc biến dòng UU, với thiết kế tích hợp, khả năng phát hiện có độ chính xác cao và khả năng lọc mạnh mẽ, đã trở thành lựa chọn lý tưởng để giám sát dòng điện và quản lý EMC trong các thiết bị điện tử hiện đại. Nó kết hợp tính thực tế, tính kinh tế và độ tin cậy, và được sử dụng rộng rãi trong cuộn cảm bộ lọc chế độ chung, máy biến áp truyền động, máy biến dòng, v.v.

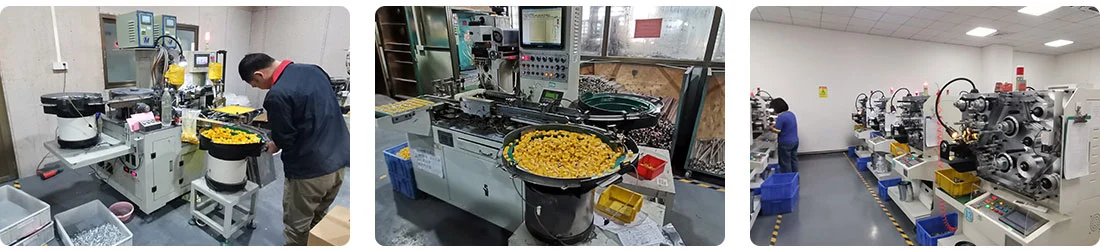

Sức mạnh công ty

Guangdong Haoer Electronics Co., Ltd., một nhà sản xuất chuyên nghiệp về linh kiện từ tính chính xác, hoạt động công nghiệp từ năm 2008, tập trung vào sản xuất máy biến áp, bộ lọc và cuộn cảm tần số cao. Những thành phần này rất cần thiết cho các ứng dụng tiên tiến trong chiếu sáng, thiết bị gia dụng, quang điện, UPS, điện tử ô tô và truyền thông mạng.

Năng lực sản xuất của công ty rất đáng chú ý: nhiều cơ sở sản xuất ở Phật Sơn, đội ngũ nhân viên hơn 1.000 người và sản lượng hàng năm trên 100 triệu chiếc. Để đảm bảo độ tin cậy của sản phẩm, Haoer đã đầu tư vào cơ sở hạ tầng sản xuất tự động và thử nghiệm độ chính xác, đồng thời có các chứng chỉ như CQC, UL, ISO 9000 và TS 16949.

Tuân thủ các nguyên lý đổi mới, lãnh đạo chất lượng và tăng trưởng hợp tác, Haoer Electronics tiếp tục nâng cao trình độ kỹ thuật của mình để giải quyết các yêu cầu năng động của thị trường điện tử toàn cầu.
