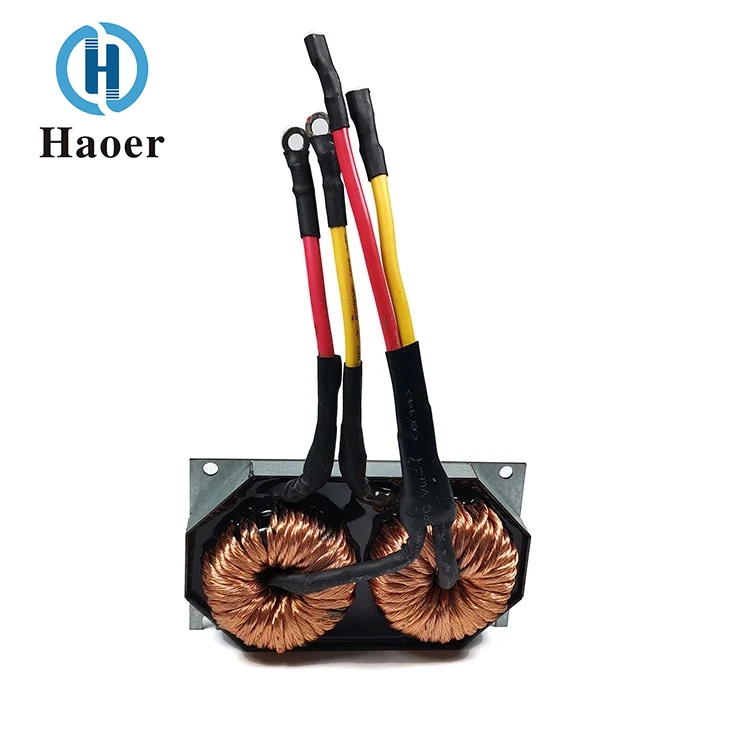

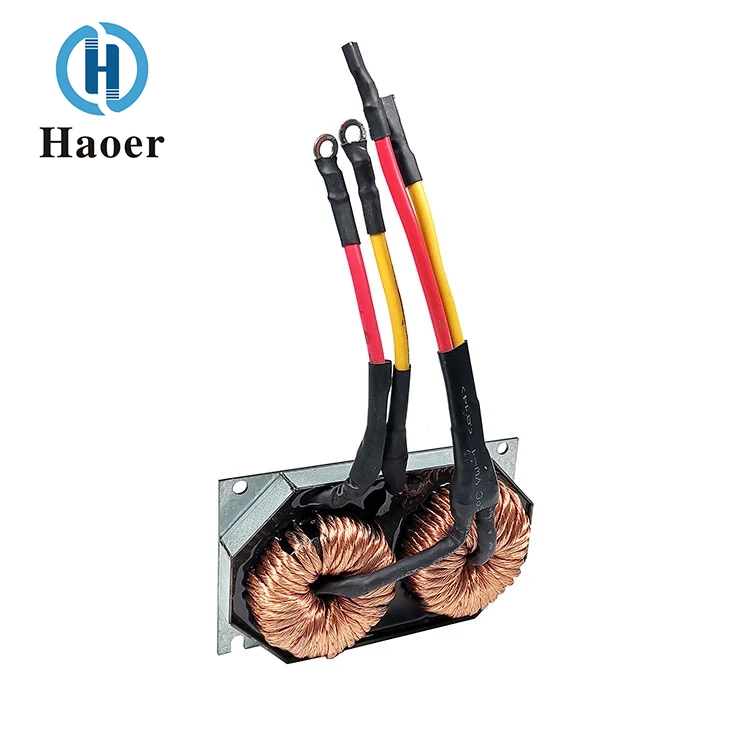

Cuộn cảm lắp ráp trạm sạc ô tô

Nguyên tắc và chức năng làm việc cốt lõi

Cuộn cảm lắp ráp trạm sạc ô tô Trung Quốc của Haoer đóng vai trò lõi kép là tăng điện áp và chuyển đổi cộng hưởng trong hệ thống trạm sạc ô tô, hỗ trợ chuyển đổi năng lượng sạc nhanh một cách hiệu quả:

Cuộn cảm tăng áp BOOST được mắc nối tiếp với mạch tăng áp DC-DC của trạm sạc. Khi ống chuyển mạch đang dẫn điện, nó sẽ tích trữ năng lượng điện; khi tắt, nó giải phóng năng lượng, chuyển đổi dòng điện một chiều điện áp thấp (như 300V DC) được chỉnh lưu từ lưới thành dòng điện một chiều điện áp cao (như 750V-1000V DC) phù hợp để sạc xe điện, đáp ứng yêu cầu điện áp sạc nhanh; Thiết kế lõi có độ bão hòa cao có thể đối phó với tác động dòng điện lớn tức thời trong quá trình tăng tốc, tránh sự suy giảm hiệu suất tăng cường do sự suy giảm giá trị của cuộn cảm.

Chức năng của cuộn cảm cộng hưởng LLC, cùng với tụ điện cộng hưởng và bóng bán dẫn chuyển mạch, tạo thành mạch chuyển đổi cộng hưởng LLC. Thông qua việc kết hợp chính xác tần số cộng hưởng, có thể đạt được chuyển mạch điện áp bằng 0 (ZVS) và chuyển mạch dòng điện bằng 0 (ZCS), giảm đáng kể tổn thất chuyển mạch và nâng cao hiệu suất chuyển đổi tổng thể của trạm sạc ( ≥96%). Đồng thời, nó triệt tiêu nhiễu sóng hài tần số cao trong quá trình cộng hưởng, đảm bảo sự ổn định của dòng điện đầu ra và tránh ảnh hưởng đến ắc quy xe.

Chức năng tản nhiệt định hướng của bộ tản nhiệt nhanh chóng thải nhiệt tổn thất sắt của lõi và nhiệt tổn thất đồng của cuộn dây, giải quyết vấn đề quá nhiệt của các bộ phận trong điều kiện sạc nhanh công suất cao, đảm bảo rằng cuộn cảm duy trì hiệu suất ổn định trong phạm vi nhiệt độ rộng từ -40oC đến + 125oC và kéo dài tuổi thọ của bộ phận.

Đặc trưng

Khả năng mang dòng bão hòa cao

Mật độ từ thông bão hòa của lõi từ hợp kim vô định hình vượt quá 1,5T, có khả năng chịu được dòng điện cực đại trong quá trình sạc nhanh (gấp 2-3 lần dòng định mức) và có độ suy giảm giá trị điện cảm 10%. Nó phù hợp với yêu cầu sạc nhanh của điện áp động và điều chỉnh dòng điện của cọc sạc.

Tần số cao với tổn thất thấp, nâng cao hiệu quả sạc nhanh

Dải tần làm việc của Cuộn cảm lắp ráp trạm sạc ô tô từ 50kHz đến 200kHz (dải tần số cộng hưởng chính dành cho bộ sạc nhanh), với tổng tổn hao lõi từ và tổn hao cuộn dây là ≤ 0,8%. Điều này làm giảm đáng kể mức tiêu thụ năng lượng của hệ thống và giảm thiểu sinh nhiệt trong quá trình hoạt động của bộ sạc nhanh.

Bộ tản nhiệt tản nhiệt hiệu quả, đảm bảo hoạt động liên tục của các thiết bị công suất cao.

Thiết kế kết hợp giữa bộ tản nhiệt bằng nhôm dạng vây và gel silicon dẫn điện giúp tăng hiệu suất tản nhiệt lên 60% so với giải pháp không có bộ tản nhiệt. Điều này cho phép tổ hợp duy trì mức tăng nhiệt độ dưới 35°C trong điều kiện sạc nhanh công suất cao 200kW, giúp bộ sạc không cần phải giảm điện năng do quá nóng.

Tích hợp tích hợp, giảm kích thước trạm sạc

Việc tích hợp các chức năng của cuộn cảm kép BOOST và LLC, so với giải pháp thành phần độc lập, giúp giảm 40% không gian lắp đặt, thích ứng với xu hướng thiết kế thu nhỏ và mật độ năng lượng cao của các trạm sạc, đồng thời đơn giản hóa hệ thống dây điện bên trong và giảm tỷ lệ hỏng hóc.

Độ tin cậy cấp độ xe, phù hợp với môi trường khắc nghiệt

Cuộn cảm lắp ráp trạm sạc ô tô đáp ứng chứng nhận cấp xe AEC-Q200, có khả năng chống rung lên đến 10G, dải nhiệt độ hoạt động từ -40oC đến + 125oC, có khả năng chịu được các điều kiện khắc nghiệt như tiếp xúc với nhiệt độ cao, lạnh ở nhiệt độ thấp và sương muối ẩm khi lắp đặt trạm sạc ngoài trời.

Thành phần kết hợp BOOST+LLC được trang bị bộ tản nhiệt, với ưu điểm cốt lõi là công suất cao, tổn thất thấp và tản nhiệt mạnh, đã trở thành thành phần từ tính quan trọng giúp bộ sạc nhanh ô tô hoạt động hiệu quả, ổn định và an toàn. Nó cung cấp hỗ trợ kỹ thuật cốt lõi cho ứng dụng cơ sở hạ tầng sạc quy mô lớn cho các phương tiện sử dụng năng lượng mới.

Sức mạnh công ty

Công ty TNHH Điện tử Haier Quảng Đông có nhiều cơ sở sản xuất ở những nơi như Phật Sơn, tỉnh Quảng Đông và Tingxian, tỉnh Quảng Tây. Tổng diện tích nhà máy vượt quá 10.000 mét vuông và số lượng nhân viên đã vượt quá 1.000 người. Công ty có năng lực sản xuất mạnh mẽ với hơn 100 triệu máy biến áp, bộ lọc và cuộn cảm mỗi năm. Công ty có đội ngũ nhân viên giàu kinh nghiệm và đội ngũ quản lý chuyên nghiệp, hiệu quả, đảm bảo mọi khâu từ nghiên cứu phát triển đến sản xuất đều đáp ứng các tiêu chuẩn cao. Haier Electronics luôn tuân thủ các nguyên tắc "đổi mới công nghệ, ưu tiên chất lượng, dịch vụ là trên hết và hợp tác cùng có lợi", không ngừng tập trung sâu vào lĩnh vực linh kiện từ tính, phấn đấu phát triển và trở thành một doanh nghiệp chuẩn mực trong ngành.

"Cuộn cảm" được ứng dụng trong các ngành công nghiệp sau: lưu trữ năng lượng và năng lượng mới, điện tử và điện khí hóa ô tô, tự động hóa công nghiệp và cung cấp điện, công nghệ thông tin và truyền thông, điện tử tiêu dùng và thiết bị gia dụng; các vị trí ứng dụng của nó bao gồm: vị trí lưu trữ năng lượng và lọc đầu ra của mạch DC-DC, vị trí cuộn cảm ở chế độ chung/chế độ vi sai ở đầu vào nguồn, cuộn dây truyền và nhận của thiết bị sạc không dây cũng như mạng phù hợp và mạch thiên vị của bộ khuếch đại công suất RF; ứng dụng của nó trong điều kiện làm việc bao gồm: dòng điện cao, từ trường mạnh và nhiệt độ cao.
