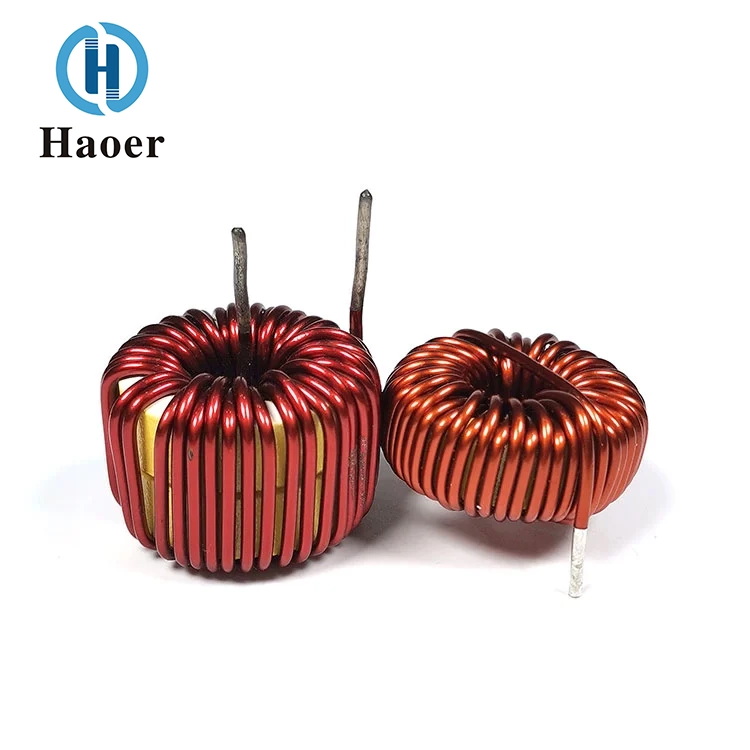

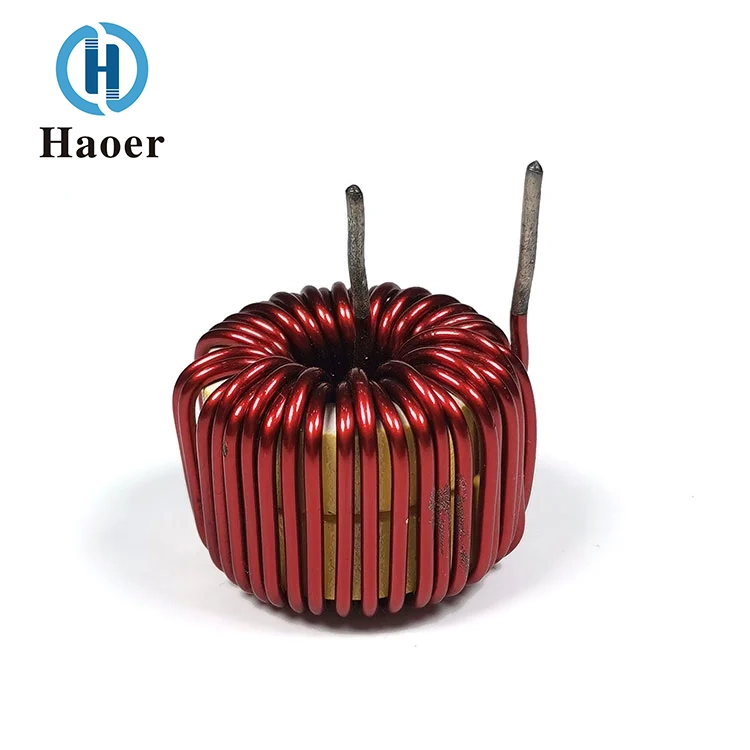

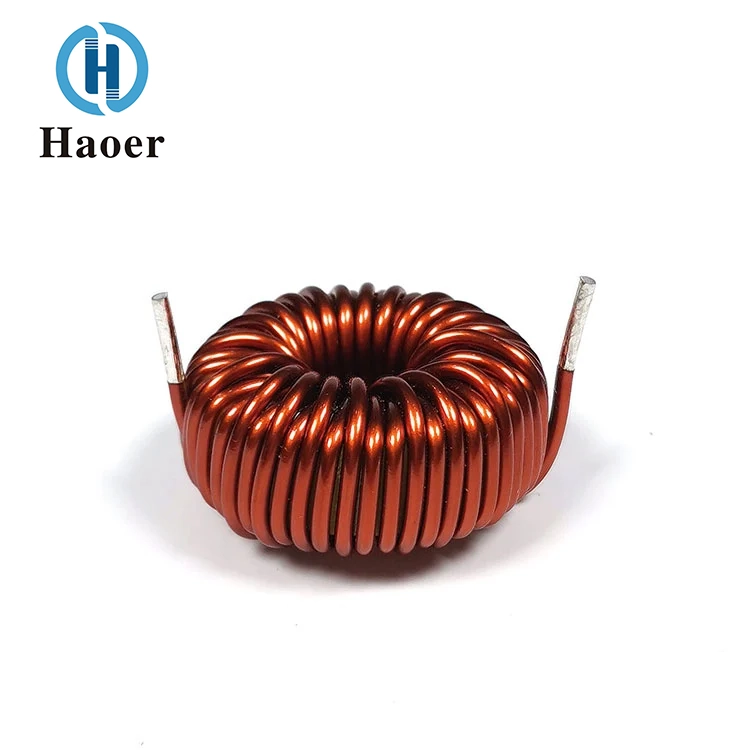

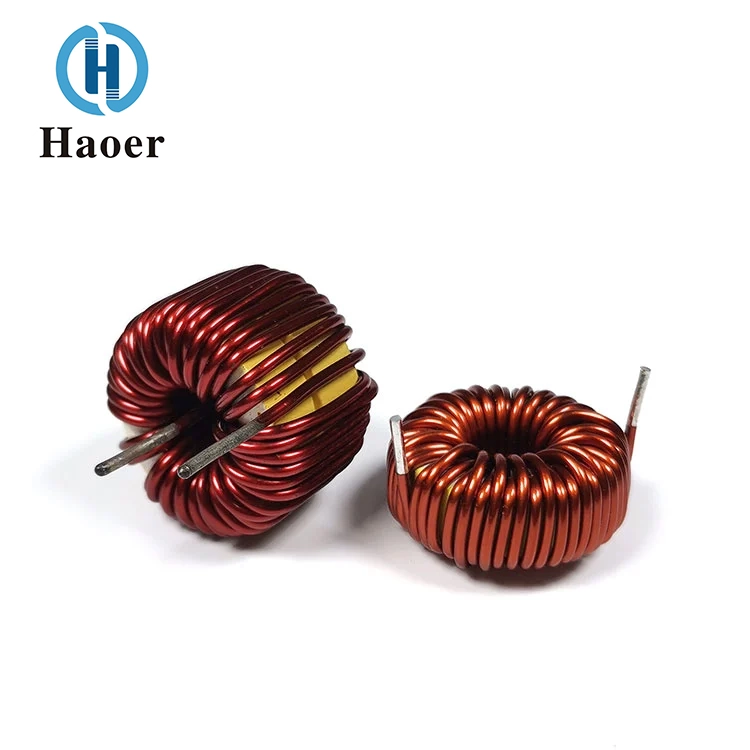

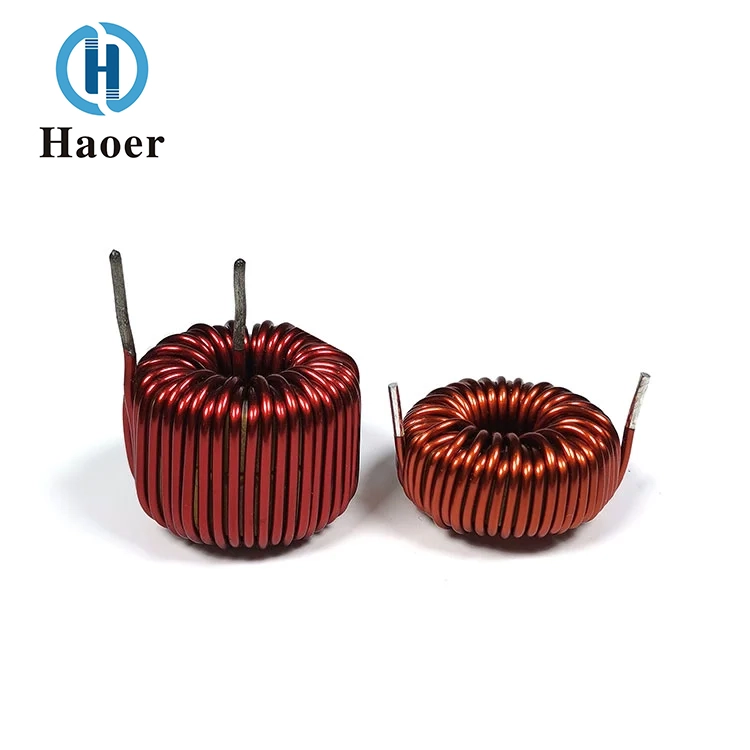

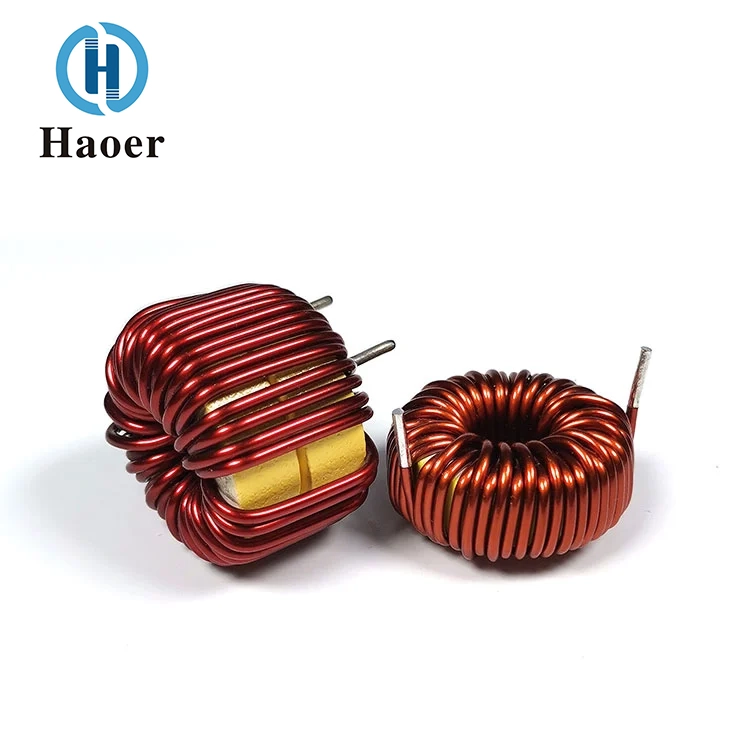

Cuộn cảm cuộn cảm lõi bột sắt cuộn cảm

1. Vật liệu lõi‌: Cuộn cảm vi sai lõi bột sắt cuộn Choke Trung Quốc được sản xuất bởi nhà cung cấp của Haoer Electronics bao gồm ‌hợp kim sắt bột‌ với các khe hở không khí phân bố, mang lại khả năng thấm được kiểm soát và giảm tổn thất lõi khi hoạt động tần số cao. Thiết kế này giảm thiểu hiện tượng cuộn cảm ở dòng điện cao do đặc tính thấm thay đổi‌.

2.Cấu trúc cuộn dây‌: Dây đồng hoặc nhôm được quấn chính xác với lớp cách điện nhiều lớp, giảm thiểu tổn thất dòng điện xoáy và đảm bảo độ tự cảm ổn định trong các điều kiện tải khác nhau‌.

3.Encapsulation‌: Nhựa epoxy chống cháy hoặc bao bì không được che chắn/khung mở (tuân thủ UL94 V-0), cân bằng khả năng tản nhiệt và độ bền cơ học cho môi trường công nghiệp‌.

4.Thiết bị đầu cuối‌: Tùy chọn dây dẫn hướng trục hoặc lắp xuyên tâm (ví dụ: thiết bị đầu cuối Faston/vít) để tích hợp linh hoạt vào các mạch dòng điện cao‌.

Thông số kỹ thuật: Đường kính ngoài từ 6mm-60mm

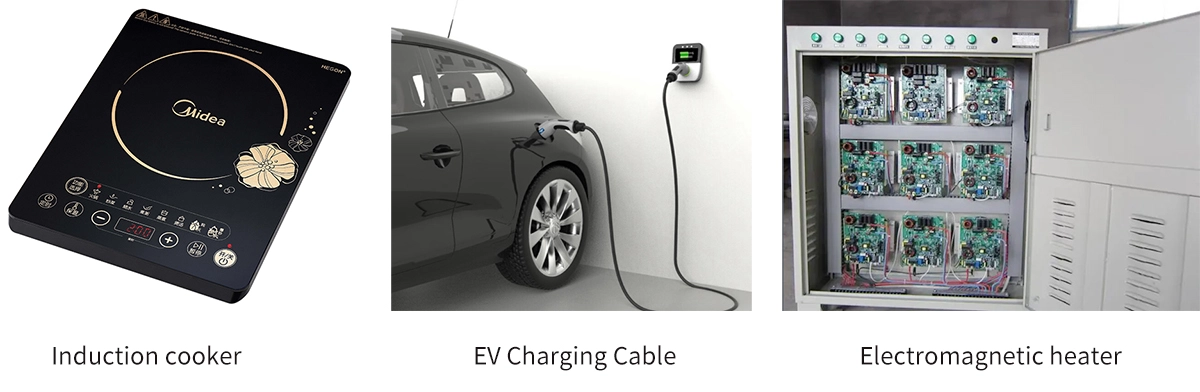

Phạm vi ứng dụng

Bếp từ, bộ sạc xe hơi, máy sưởi cảm ứng, v.v.

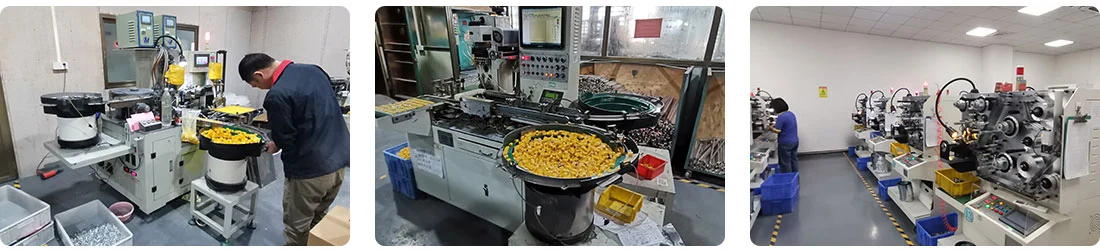

Sức mạnh công ty

Công ty TNHH Điện tử Haier Quảng Đông có nhiều cơ sở sản xuất ở những nơi như Phật Sơn, tỉnh Quảng Đông và Tingxian, tỉnh Quảng Tây. Tổng diện tích nhà máy vượt quá 10.000 mét vuông và số lượng nhân viên đã vượt quá 1.000 người. Công ty có năng lực sản xuất mạnh mẽ với hơn 100 triệu máy biến áp, bộ lọc và cuộn cảm mỗi năm. Công ty có đội ngũ nhân viên giàu kinh nghiệm và đội ngũ quản lý chuyên nghiệp, hiệu quả, đảm bảo mọi khâu từ nghiên cứu phát triển đến sản xuất đều đáp ứng các tiêu chuẩn cao. Haier Electronics luôn tuân thủ các nguyên tắc "đổi mới công nghệ, ưu tiên chất lượng, dịch vụ là trên hết và hợp tác cùng có lợi", không ngừng tập trung sâu vào lĩnh vực linh kiện từ tính, phấn đấu phát triển và trở thành một doanh nghiệp chuẩn mực trong ngành.

Các thiết bị chúng tôi sở hữu: Máy quấn cuộn cảm chế độ chung tự động (vòng từ), máy quấn tự động một trục (có ống bọc), máy quấn tự động, máy tích hợp tự động xử lý sau, máy khắc laser

"Cuộn cảm" được ứng dụng trong các ngành công nghiệp sau: lưu trữ năng lượng và năng lượng mới, điện tử và điện khí hóa ô tô, tự động hóa công nghiệp và cung cấp điện, công nghệ thông tin và truyền thông, điện tử tiêu dùng và thiết bị gia dụng; các vị trí ứng dụng của nó bao gồm: vị trí lưu trữ năng lượng và lọc đầu ra của mạch DC-DC, vị trí cuộn cảm ở chế độ chung/chế độ vi sai ở đầu vào nguồn, cuộn dây truyền và nhận của thiết bị sạc không dây cũng như mạng phù hợp và mạch thiên vị của bộ khuếch đại công suất RF; ứng dụng của nó trong điều kiện làm việc bao gồm: dòng điện cao, từ trường mạnh và nhiệt độ cao.

Giấy chứng nhận

Giới thiệu sản phẩm

Cuộn cảm vi sai lõi bột cuộn cảm kháng là một thành phần cảm ứng được thiết kế đặc biệt để triệt tiêu nhiễu chế độ vi sai trong mạch. Lõi được làm bằng bột sắt, đóng vai trò là chất mang đường từ. Nhờ đặc tính từ tính tuyệt vời và thiết kế cấu trúc của bột sắt, nó có thể tạo thành một rào cản trở kháng cao chống lại các tín hiệu nhiễu ở chế độ vi sai giữa đường pha và đường trung tính. Nó được sử dụng rộng rãi trong các tình huống chỉnh lưu và lọc tín hiệu tương thích điện từ (EMC) của hệ thống cung cấp điện.

Thân lõi của lõi từ được chế tạo bằng cách ép và thiêu kết bột sắt cacbonyl. Bằng cách điều chỉnh kích thước hạt của bột sắt, lớp phủ cách nhiệt và mật độ ép, các thông số như độ thấm từ và mật độ từ thông bão hòa có thể được kiểm soát chính xác. So với lõi từ ferit, lõi bột sắt có mật độ từ thông bão hòa cao hơn và phạm vi nhiệt độ hoạt động rộng hơn. Hơn nữa, nó có tổn thất lõi thấp hơn ở dải tần trung và cao và phù hợp với các tình huống triệt tiêu chế độ vi sai dòng điện lớn. Các hình dạng phổ biến bao gồm hình vòng, hình chữ I và hình hộp, phù hợp với các yêu cầu lắp đặt và mạch điện khác nhau.

Cuộn dây ở chế độ vi sai được chế tạo bằng cách cuộn dây đồng tráng men không có oxy có độ tinh khiết cao. Thiết kế đối xứng cuộn dây đơn là tính năng cốt lõi của độ tự cảm chế độ vi sai. Các cực ở cả hai đầu của cuộn dây được nối với các cực. Dòng điện chạy vào một đầu và đi ra từ đầu kia. Từ trường tạo thành một vòng khép kín bên trong lõi từ, tạo ra trở kháng cao đối với dòng điện ở chế độ vi sai và có trở kháng cực thấp đối với dòng điện DC hoặc tần số thấp. Đường kính dây và số vòng dây được khớp chính xác theo giá trị điện cảm và yêu cầu dòng điện định mức.

Các tính năng chính và lợi thế cốt lõi

Ngăn chặn nhiễu chế độ vi sai chính xác

Cuộn cảm vi sai lõi sắt cuộn cảm kháng được thiết kế đặc biệt để chống nhiễu ở chế độ vi sai, nó có trở kháng cao trong dải tần số nhiễu, giảm tiếng ồn ở chế độ vi sai một cách hiệu quả và ngăn chặn việc truyền tín hiệu nhiễu, giúp thiết bị vượt qua chứng nhận EMC.

Khả năng mang dòng bão hòa cao

Mật độ từ thông bão hòa của lõi bột sắt có thể đạt trên 1,5T, cao hơn lõi ferit thông thường. Nó ít có khả năng bị bão hòa từ trong điều kiện dòng điện lớn và giá trị điện cảm vẫn ổn định. Nó phù hợp cho các kịch bản hiện tại lớn như cọc sạc năng lượng mới, bộ biến tần quang điện, nguồn điện công nghiệp, v.v.

Đặc tính tổn thất thấp băng thông rộng

Dải tần làm việc bao gồm dải tần rộng từ 1kHz đến 1 MHz. Tổn thất lõi thấp hơn so với cuộn cảm ferit có cùng thông số kỹ thuật. Hiệu suất chuyển đổi năng lượng cao hơn, có thể làm giảm hiệu quả sự tăng nhiệt độ của linh kiện và cải thiện độ ổn định của mạch.

Khả năng chống nhiễu điện từ cao

Thiết kế mạch từ kín hoặc nửa kín làm giảm đáng kể hiện tượng rò rỉ từ. So với cuộn cảm tia chữ I hình mở, nó có ít tác động bức xạ điện từ hơn đến các bộ phận nhạy cảm xung quanh và không cần có biện pháp che chắn bổ sung.

Khả năng thích ứng môi trường tuyệt vời

Phạm vi nhiệt độ làm việc rộng (-40oC đến +125oC), chống rung và ăn mòn, tuân thủ các tiêu chuẩn bảo vệ môi trường như RoHS và REACH, phù hợp với môi trường ứng dụng khắc nghiệt như cấp công nghiệp và ô tô.

hậu cần

Hàng hóa sẽ được gửi qua các kênh chuyển phát nhanh như DHL, UPS, TNT, FedEx,… Bạn cũng có thể lựa chọn phương thức vận chuyển bằng đường hàng không hoặc đường biển tùy theo nhu cầu của mình.

Câu hỏi thường gặp

Câu hỏi: Bạn là nhà máy sản xuất hay công ty thương mại?

Trả lời: Chúng tôi là nhà máy sản xuất.

Câu hỏi: Để sản xuất máy biến áp hoặc cuộn cảm cần những gì?

Trả lời: Bản vẽ nguồn điện là tốt nhất hoặc vui lòng cung cấp cho chúng tôi các thông số kỹ thuật, chẳng hạn như kích thước, điện áp đầu vào, điện áp và dòng điện đầu ra, tần số hoạt động, điện áp chịu được, trọng lượng, v.v. Sau đó, đội ngũ kỹ thuật chuyên nghiệp của chúng tôi sẽ tiến hành phân tích.

Câu hỏi: Bạn có thể đặt logo của chúng tôi lên sản phẩm không?

Trả lời: Có, chúng tôi có thể.
