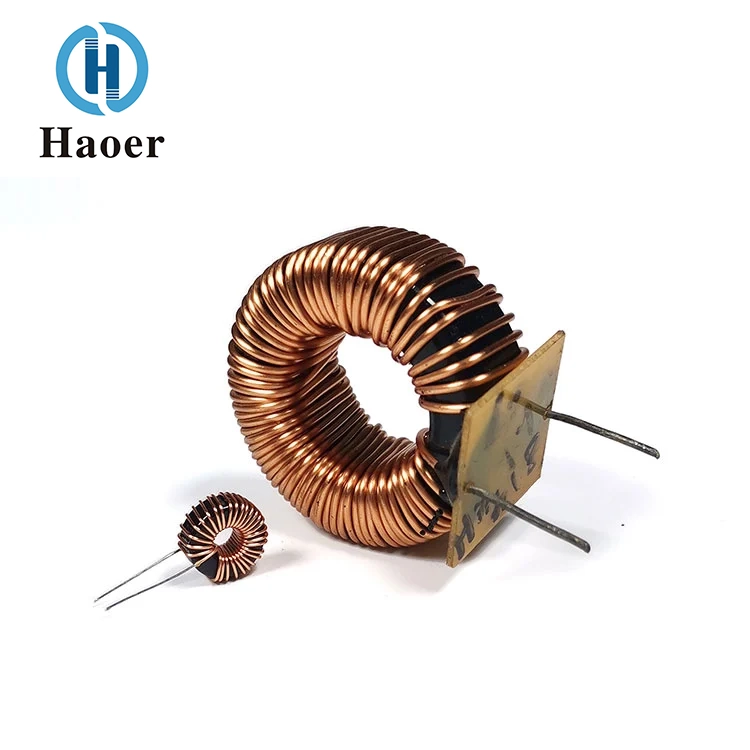

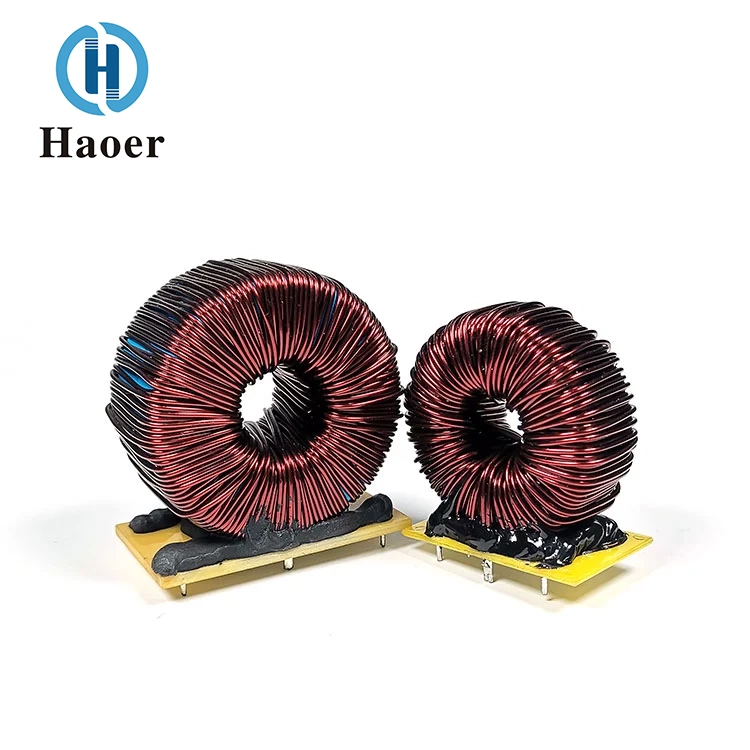

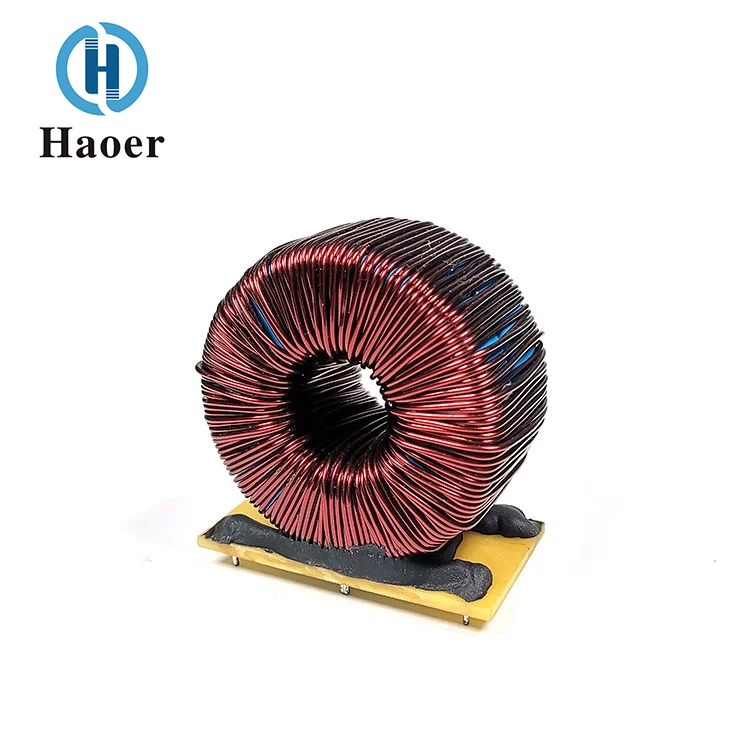

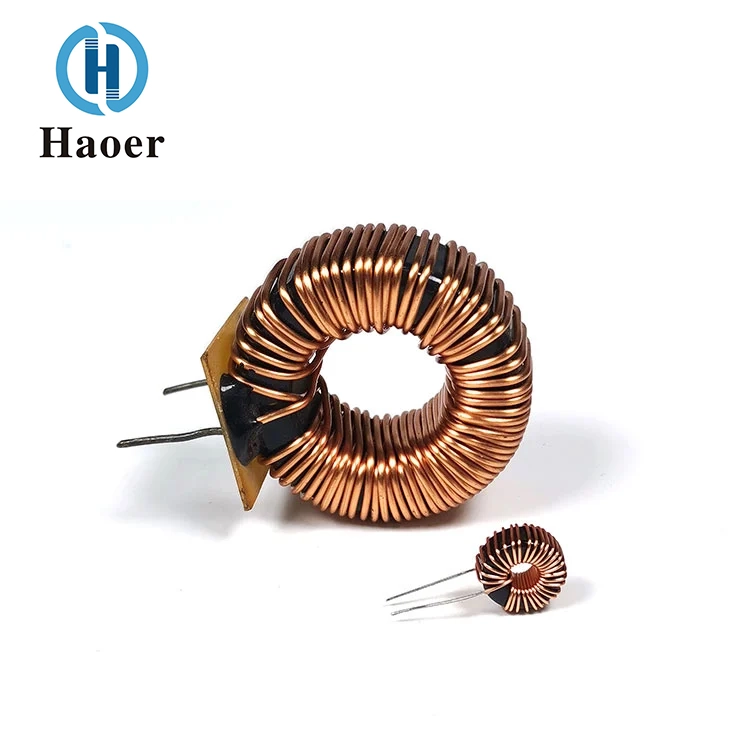

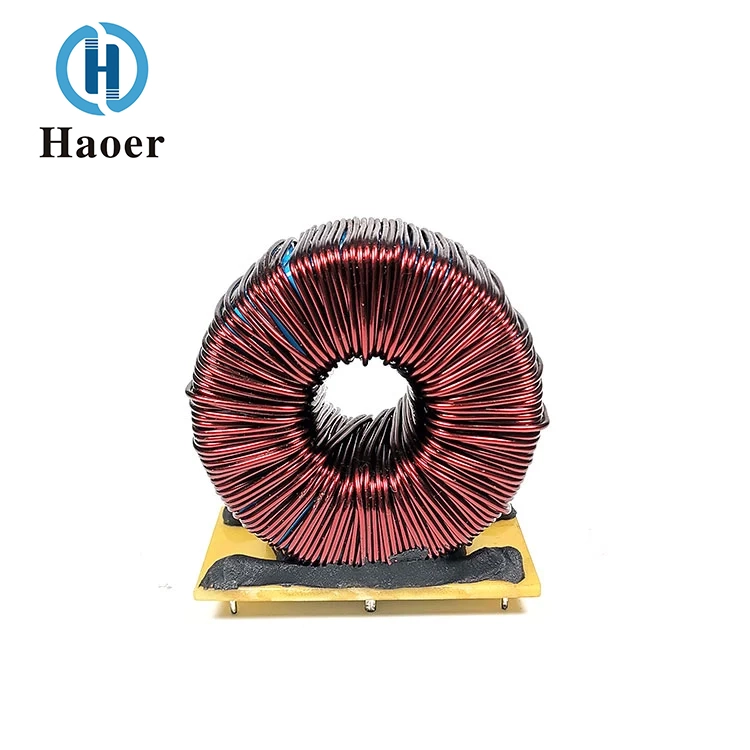

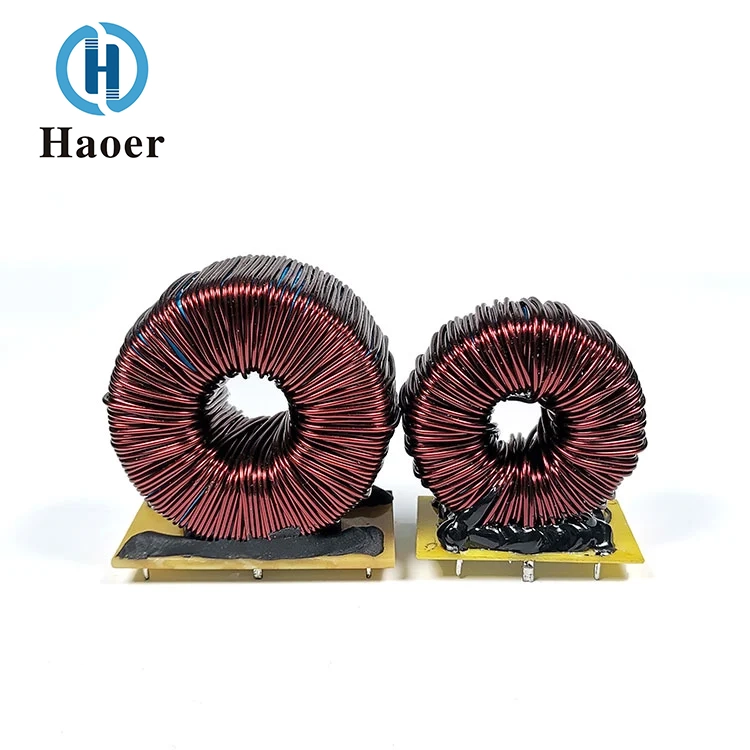

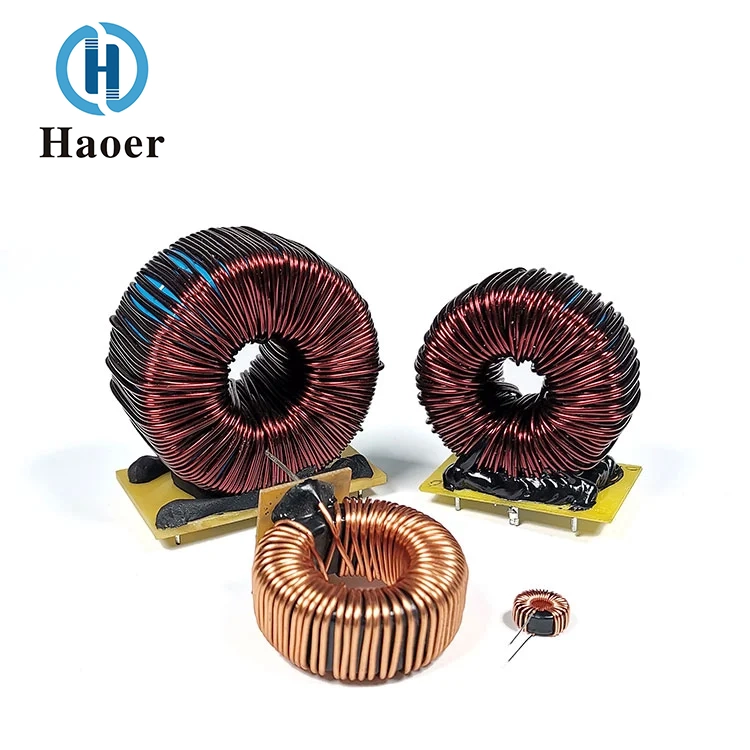

Cuộn cảm vi sai cuộn dây từ sắt-silicon-nhôm

1. Vật liệu lõi‌: Cuộn cảm vi sai cuộn dây vòng từ tính sắt-silicon-nhôm chất lượng cao của Haoer Electronics bao gồm bột hợp kim sắt-silicon-nhôm (Fe-Si-Al), được tối ưu hóa để ổn định nhiệt độ cao, mất lõi thấp và tính thấm từ tuyệt vời trong các ứng dụng tần số cao‌.

2.Cấu trúc cuộn dây‌: Dây đồng hoặc nhôm được quấn chính xác với các lớp cách điện, đảm bảo tổn thất dòng điện xoáy tối thiểu và lưu trữ năng lượng hiệu quả‌.

3. ‌Đóng gói‌: Nhựa epoxy chắc chắn hoặc vỏ nhựa chống cháy (tuân thủ UL94 V-0) cho độ bền cơ học, khả năng chống ẩm và khả năng phục hồi nhiệt‌.

Chi tiết sản phẩm

Thông số

Vòng từ sắt-silicon-nhôm

Cuộn cảm vi sai cuộn dây từ tính sắt-silicon-nhôm được chế tạo bằng cách ép và thiêu kết bột hợp kim từ mềm ba chiều sắt-silicon-nhôm. Nó là chất mang hiệu suất cốt lõi của thành phần. Hợp kim sắt-silicon-nhôm kết hợp mật độ từ thông bão hòa cao của lõi bột sắt và đặc tính tổn thất thấp của ferrite. Tính thấm từ của nó ổn định và hệ số nhiệt độ thấp, đảm bảo sự ổn định của giá trị điện cảm trong phạm vi nhiệt độ và tần số rộng. Vòng từ là một cấu trúc khép kín, có thể tối đa hóa nồng độ từ trường, giảm rò rỉ từ tính và giảm thiểu nhiễu điện từ đến các bộ phận xung quanh.

Cuộn dây đối xứng ở chế độ chung

Nó sử dụng dây đồng tráng men không có oxy có độ tinh khiết cao. Cuộn dây được quấn đều và dày đặc trên bề mặt vòng từ, hai đầu cuộn dây được dẫn ra các đầu nối đối xứng. Khi dòng điện chạy từ một đầu và ra từ đầu kia, một mạch từ khép kín được hình thành bên trong vòng từ, tạo ra trở kháng cao đối với các tín hiệu nhiễu chế độ chung (nhiễu cùng hướng giữa dây pha và dây trung tính), và có trở kháng cực nhỏ đối với dòng điện một chiều hoặc dòng điện tần số thấp, đạt được chức năng "cho dòng điện một chiều đi qua, chặn AC chế độ chung". Đường kính dây và số vòng dây được thiết kế chính xác theo giá trị điện cảm mục tiêu và yêu cầu dòng điện định mức.

Không tạo ra tiếng ồn khi hoạt động ở các tần số khác nhau; khả năng phân cực DC tuyệt vời với độ ổn định tốt.

Độ lệch chống dc siêu mạnh và khả năng bão hòa cao

Mật độ từ thông bão hòa của lõi từ sắt-silicon-nhôm có thể đạt tới 1,05T, cao hơn so với ferrite mangan-kẽm thông thường. Nó có hiệu suất chống thiên vị DC tuyệt vời. Trong điều kiện xử lý xếp chồng dòng điện một chiều lớn, giá trị điện cảm sẽ không giảm mạnh nên phù hợp với các hệ thống cấp điện có dòng điện lớn như cọc sạc và bộ biến tần.

Đặc tính tổn thất thấp băng thông rộng

Dải tần làm việc của cuộn cảm vi sai vòng sắt-silicon-nhôm là 8 kHz đến 1 MHz. Tổn thất lõi thấp, giảm hiệu quả sự tăng nhiệt độ của các bộ phận và cải thiện hiệu suất chuyển đổi năng lượng của mạch.

Tính thấm từ có độ ổn định nhiệt độ tuyệt vời.

Hệ số thấm từ của lõi từ sắt-silicon-nhôm thấp. Trong phạm vi nhiệt độ rộng từ -40oC đến +125oC, tốc độ biến đổi của giá trị điện cảm nhỏ hơn ±10%, khiến nó phù hợp với môi trường nhiệt độ khắc nghiệt như cấp công nghiệp và cấp ô tô.

Rò rỉ từ tính thấp, khả năng tương thích điện từ tuyệt vời

Cấu trúc vòng từ khép kín làm giảm đáng kể bức xạ từ trường. So với cuộn cảm tia chữ I hình mở, nó ít gây nhiễu hơn cho các bộ phận nhạy cảm xung quanh và không cần thêm vỏ che chắn, đơn giản hóa cách bố trí mạch.

Độ tin cậy cao và tuổi thọ dài

Lõi từ hợp kim có khả năng chống rung và ăn mòn. Cuộn dây được tích hợp chặt chẽ với lõi từ, không có nguy cơ bị lỏng. Nó có thể hoạt động ổn định trong thời gian dài trong môi trường có độ rung và độ ẩm cao.

Đặc điểm kỹ thuật

Đường kính ngoài dao động từ 6mm đến 60mm.

Ứng dụng

Cuộn cảm AC, cuộn cảm đầu ra, bộ lọc đường truyền, mạch hiệu chỉnh hệ số công suất, v.v.

Sức mạnh công ty

Guangdong Haoer Electronics Co., Ltd., được thành lập năm 2008, là nhà sản xuất hàng đầu về linh kiện từ tính bao gồm máy biến áp, bộ lọc và cuộn cảm tần số cao. Sản phẩm của chúng tôi phục vụ nhiều ngành công nghiệp như chiếu sáng, thiết bị gia dụng, quang điện, UPS, điện tử ô tô và thiết bị liên lạc.

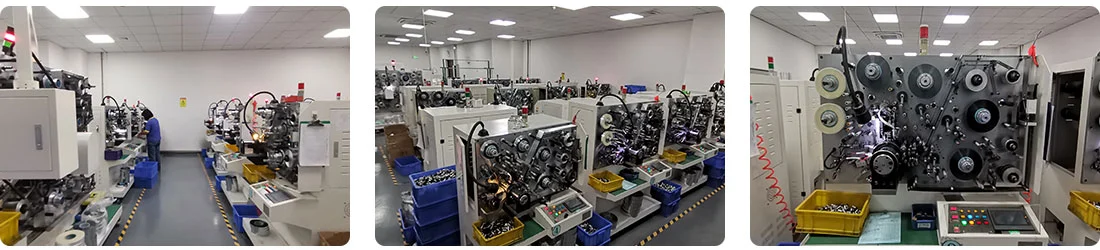

Với nhiều cơ sở sản xuất ở Phật Sơn, Quảng Đông và lực lượng lao động hơn 1.000 nhân viên, chúng tôi tận dụng dây chuyền sản xuất hoàn toàn tự động và các công cụ thử nghiệm tiên tiến để đạt sản lượng hàng năm vượt quá 100 triệu chiếc. Công ty có các chứng chỉ CQC, UL, ISO 9000 và TS 16949, nhấn mạnh cam kết của chúng tôi về chất lượng và an toàn.

Được thúc đẩy bởi một đội ngũ lành nghề và được hướng dẫn bởi sự đổi mới, chất lượng xuất sắc và sự hợp tác lấy khách hàng làm trung tâm, Haoer nỗ lực mang lại giá trị vượt trội và thúc đẩy sự phát triển chung với các đối tác trên toàn thế giới.

Giấy chứng nhận

QUY TRÌNH SẢN XUẤT CUỘN CẢM

1.Winding

2. Tự động hóa lắp ráp.

3.Kiểm tra toàn diện

4. Lưu trữ sản phẩm
