Cuộn cảm chế độ vi sai lõi hình xuyến của Sendust – Dòng điện cao, độ ồn thấp, độ lệch DC tuyệt vời

2026-07-10 0 Để lại cho tôi một tin nhắn

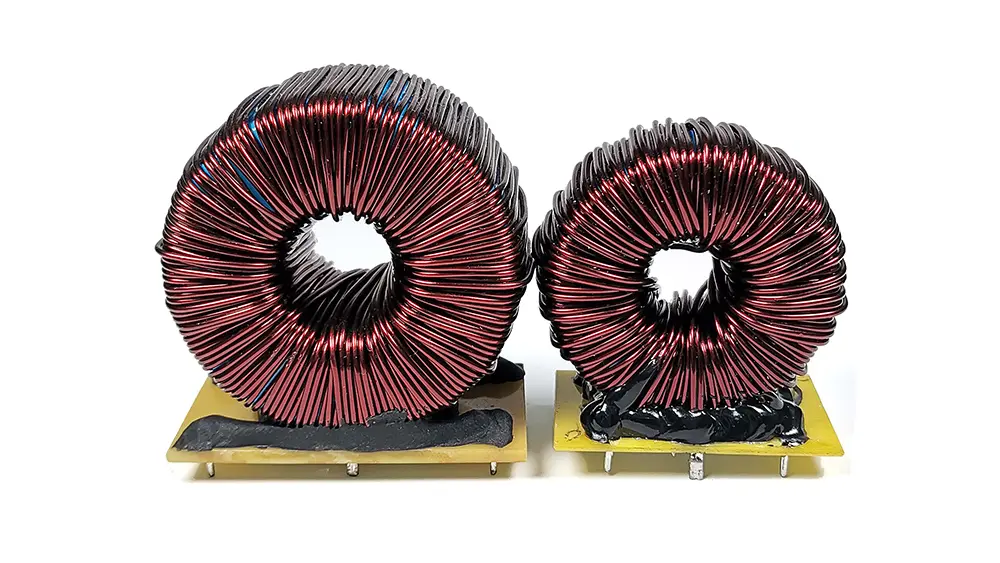

Cuộn cảm lõi hình xuyến Sendustđại diện cho giải pháp hiệu suất cao dành cho các nhà thiết kế nguồn điện đang tìm kiếm khả năng khử nhiễu ở chế độ vi sai hiệu quả trong điều kiện dòng điện gợn sóng cao. Được thiết kế để mang lại sự cân bằng tối ưu về hiệu suất điện, độ ổn định nhiệt và từ cũng như hiệu quả về chi phí, các cuộn cảm chế độ vi sai này được triển khai rộng rãi trong lọc dòng AC, các giai đoạn đầu ra của bộ chuyển đổi DC–DC, bộ lọc nhiễu điện từ (EMI) và mạch hiệu chỉnh hệ số công suất (PFC).

Thông số kỹ thuật

Dải tần hoạt động: 8 kHz – 1 MHz

Phạm vi hiện tại định mức: 0,05 A - 2000 A

Phạm vi nhiệt độ hoạt động: −40 ° C đến +125 ° C

Phạm vi nhiệt độ bảo quản: −25 °C đến +85 °C

Phạm vi độ ẩm lưu trữ: 30 % – 95 % RH

Phạm vi đường kính ngoài: 6 mm – 60 mm

Vật liệu cốt lõi và lợi thế kỹ thuật chính

● Lõi hợp kim Sendust (Fe–Si–Al): Đặc trưng bởi tổn thất lõi thấp, mật độ từ thông bão hòa cao (~1,35 T) và khả năng xử lý sai lệch DC vượt trội—cho phép độ tự cảm ổn định dưới sự chồng chất DC đáng kể.

● Hình học hình xuyến: Cung cấp đường dẫn từ hoàn toàn khép kín, giảm thiểu từ trường tản lạc và giảm đáng kể bức xạ EMI và sự ghép nối.

● Hoạt động im lặng về mặt âm thanh: Không có tiếng ồn có thể cảm nhận được trên toàn bộ tần số hoạt động và phạm vi tải, hỗ trợ các ứng dụng nhạy cảm với tiếng ồn.

● Độ ổn định phân cực DC vượt trội: Duy trì >90 % độ tự cảm danh định ở dòng điện bão hòa định mức, đảm bảo hoạt động của bộ lọc có thể dự đoán được trong điều kiện tải động.

● Khả năng mở rộng dòng điện rộng: Bao gồm các ứng dụng từ điều hòa tín hiệu công suất thấp (50 mA) đến hệ thống tích hợp thanh cái và PFC công nghiệp dòng điện cao (2000 A).
