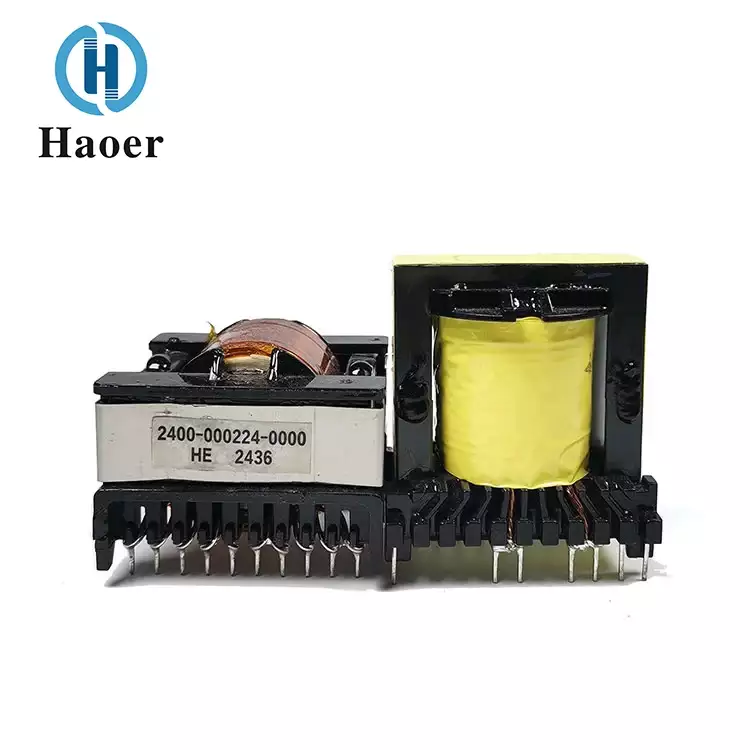

cácMáy biến áp tần số cao lõi Ferrite ETDđóng một vai trò quan trọng trong các nguồn cung cấp năng lượng chuyển mạch hiện đại (SMPS), hệ thống năng lượng tái tạo, trình điều khiển LED, mô-đun nguồn viễn thông và thiết bị tự động hóa công nghiệp. Nhờ hình dạng lõi được tối ưu hóa, tổn thất lõi thấp ở tần số cao và mật độ năng lượng tuyệt vời, máy biến áp ETD đã trở thành giải pháp từ tính được ưa chuộng trong các ngành công nghiệp.
Trong hướng dẫn toàn diện này, chúng ta khám phá điều gì khiến máy biến áp lõi ferrite ETD trở nên ưu việt hơn, cách chọn đúng mẫu lõi ETD (ETD29, ETD34, ETD39, v.v.), cân nhắc về thiết kế, so sánh hiệu suất, lựa chọn vật liệu, cấu trúc cuộn dây và lý do nên làm việc với một nhà sản xuất có kinh nghiệm nhưHạo Nhiđảm bảo hiệu suất máy biến áp ổn định và đáng tin cậy.
MỘTMáy biến áp tần số cao lõi ferit ETDlà một thành phần từ tính được thiết kế để hoạt động trong môi trường chuyển mạch tần số cao, thường nằm trong khoảng từ 20kHz đến vài trăm kHz. Ký hiệu “ETD” đề cập đến hình dạng lõi ferit cụ thể được tối ưu hóa cho:
Lõi ETD thường được sử dụng trong:
So với lõi EI truyền thống, lõi ETD mang lại tính đối xứng từ tính được cải thiện và mật độ năng lượng cao hơn, khiến chúng đặc biệt phù hợp với các hệ thống điện tử nhỏ gọn.
Thiết kế lõi ferrite ETD có chân ở giữa tròn và diện tích mặt cắt được tối ưu hóa, giúp giảm nồng độ từ thông và cải thiện hiệu suất cuộn dây.
Trong các ứng dụng tần số cao, việc giảm thiểu tổn thất lõi và tổn thất đồng là rất quan trọng. Lõi ETD được thiết kế đặc biệt để giảm những tổn thất này trong điều kiện chuyển mạch nhanh.
Vật liệu ferrite mềm được sử dụng trong máy biến áp ETD có độ trễ thấp và tổn thất dòng điện xoáy ở tần số cao.
Tần số hoạt động cao cho phép kích thước lõi nhỏ hơn trong khi vẫn duy trì công suất đầu ra.
Từ thông cân bằng làm giảm nồng độ nhiệt và cải thiện độ tin cậy.
Bố trí cuộn dây được tối ưu hóa và đường từ thông đối xứng giúp giảm nhiễu điện từ.
| Người mẫu | Dải công suất | Ứng dụng điển hình | Thuận lợi |
|---|---|---|---|
| ETD29 | 30W – 80W | Trình điều khiển LED, SMPS nhỏ | Nhỏ gọn và tiết kiệm chi phí |
| ETD34 | 80W – 150W | Quyền lực điều khiển công nghiệp | Hiệu suất cân bằng |
| ETD39 | 150W – 300W | Biến tần, điện viễn thông | Mật độ năng lượng cao hơn |
Việc chọn mô hình ETD phù hợp phụ thuộc vào tần số chuyển đổi, công suất đầu ra, yêu cầu về nhiệt và giới hạn không gian PCB.
Máy biến áp ETD thường sử dụngVật liệu ferrite mềm Mn-Zn, được tối ưu hóa cho độ thấm cao và tổn thất lõi thấp.
Việc chọn đúng vật liệu ferrite sẽ ảnh hưởng trực tiếp đến hiệu suất của máy biến áp, hoạt động của EMI và độ tin cậy lâu dài.
Tần số cao hơn cho phép kích thước lõi nhỏ hơn nhưng làm tăng tổn thất chuyển mạch. Tần số cân bằng (thường là 50kHz–150kHz) là phổ biến.
Hệ số lấp đầy đồng thích hợp và thiết kế thông gió giúp ngăn ngừa quá nhiệt và bão hòa lõi.
Là nhà sản xuất linh kiện từ tính chuyên nghiệp,Hạo Nhicung cấp máy biến áp tần số cao lõi ferrite ETD tùy chỉnh phù hợp với yêu cầu ứng dụng cụ thể.
Hạo Nhi tập trung vào việc cung cấp hiệu suất ổn định, tỷ lệ lỗi thấp và các giải pháp từ tính có tuổi thọ cao cho khách hàng toàn cầu.
Thông thường trong khoảng từ 20kHz đến 300kHz tùy thuộc vào vật liệu và thiết kế.
Lựa chọn của bạn dựa trên công suất đầu ra, biên độ nhiệt và không gian PCB. ETD34 hỗ trợ xử lý công suất cao hơn.
Đúng. ETD39 trở lên được sử dụng rộng rãi trong các hệ thống SMPS biến tần và công suất cao.
Tuyệt đối. Tỷ lệ vòng quay, cấp cách điện, cấu hình đầu ra và kiểu lắp đặt có thể được tùy chỉnh.
Máy biến áp tần số cao lõi ferrite ETD mang lại hiệu suất từ tính vượt trội, cấu trúc nhỏ gọn, ổn định nhiệt và hiệu suất cao—làm cho nó không thể thiếu trong các hệ thống điện điện tử hiện đại.
Cho dù bạn đang thiết kế trình điều khiển LED, hệ thống điều khiển công nghiệp, bộ biến tần năng lượng tái tạo hay mô-đun nguồn viễn thông, việc chọn đúng máy biến áp ETD là rất quan trọng để đạt được hiệu quả và độ tin cậy.
Nếu bạn đang tìm kiếm một nhà sản xuất đáng tin cậy với khả năng tùy biến mạnh mẽ và kiểm soát chất lượng nghiêm ngặt,Hạo Nhisẵn sàng hỗ trợ dự án của bạn. Để biết thông số kỹ thuật chi tiết, tư vấn thiết kế hoặc yêu cầu số lượng lớn, vui lòngliên hệ với chúng tôingay hôm nay để có được các giải pháp từ tính chuyên nghiệp phù hợp với nhu cầu của bạn.
